Ανθεκτικός 48 πυρήνας νερού 500m καλώδιο οπτικών ινών έκτασης OFC ADSS
Υπεύθυνος : Philip
Τηλεφωνικό νούμερο : +8613422342788
Whatsapp : +8613422342788
Ποσότητα παραγγελίας min : | 10 χλμ | Τιμή : | base on requriment |
---|---|---|---|
Συσκευασία λεπτομέρειες : | Ξύλινο τύμπανο ή Σιδερένιο τύμπανο | Χρόνος παράδοσης : | 15 μέρες |
Όροι πληρωμής : | T/T, Western Union, Alipay, MoneyGram, L/C | Δυνατότητα προσφοράς : | 22500 χλμ το μήνα |
Τόπος καταγωγής: | Guangzhou Κίνα | Μάρκα: | HAISO/Jiqian |
---|---|---|---|
Πιστοποίηση: | ISO9001 CE ROHS Rohs | Αριθμό μοντέλου: | ADSS-4C/6C/24C/48C/96C |
Λεπτομερής ενημέρωση |
|||
Εφαρμογή: | εξωτερική κεραία/FTTH | μετράει φυτικές ίνες: | 2-288 Πυρήνες |
---|---|---|---|
Σπιθαμή: | 50m 80m /150m/200 m /300m /500m | ίνα ανά σωλήνα: | 4/6/8/12F/12 |
αριθμός δύναμης: | FRP, Kevlar Aramid Νήματα | Δομή: | κολλημένος χαλαρός σωλήνας |
Χρώμα σακακιού: | Μαύρο ή προσαρμοσμένο | Θερμοκρασία λειτουργίας: | -40℃ έως +75℃ |
Τύπος ινών: | G652D, OS1, OM1, G655, OM4, OM5 | Συσκευασία: | 2-4km/ξύλινο τύμπανο, χαρτοκιβώτιο, 2KM/τύμπανο, Ξύλινο τύμπανο |
Υψηλό φως: | 96 Core Single Mode Fiber Cable,ADSS Single Mode Fiber Cable |
Περιγραφή προϊόντων
εργοστασιακή τιμή Outdoor ADSS Loose tube FRP 12 24 48 72 96 144 Core single mode καλώδιο fiber
Καταστροφή ADSS
Το πλήρως διηλεκτρικό αυτοφερόμενο οπτικό καλώδιο (ADSS) είναι ένα είδος μη μεταλλικού οπτικού καλωδίου που αποτελείται από όλα τα μεσαία υλικά, περιέχει τα απαραίτητα
το ίδιο το σύστημα υποστήριξης και μπορεί να κρεμαστεί απευθείας στον πύργο τροφοδοσίας.Χρησιμοποιείται κυρίως για τη διαδρομή επικοινωνίας του εναέριου συστήματος μετάδοσης υψηλής τάσης,
και μπορεί επίσης να χρησιμοποιηθεί για τη γραμμή επικοινωνίας της επιρρεπούς σε κεραυνούς περιοχής, μεγάλου ανοίγματος και άλλου εναέριου περιβάλλοντος τοποθέτησης. Η αυτοϋποστήριξη αναφέρεται στο καλώδιο
Τα αυτοενισχυόμενα μέλη μπορούν να αντέξουν το βάρος και το εξωτερικό φορτίο.
Χαρακτηριστικά
· Μπορεί να εγκατασταθεί χωρίς διακοπή ρεύματος
· Εξαιρετική απόδοση AT, Η μέγιστη επαγωγική στο σημείο λειτουργίας της θήκης AT μπορεί να φτάσει τα 25 kV
· Μικρό βάρος και μικρή διάμετρος που μειώνει το φορτίο που προκαλείται από τον πάγο και τον άνεμο και το φορτίο στους πύργους
και στηρίγματα
· Μεγάλα μήκη ανοίγματος και το μεγαλύτερο άνοιγμα είναι πάνω από 1000m
· Καλή απόδοση αντοχής σε εφελκυσμό και θερμοκρασίας
· Η διάρκεια ζωής του σχεδιασμού είναι 30 χρόνια
·Εφαρμογή
Η πραγματική κατάσταση των εναέριων γραμμών ισχύος λαμβάνεται πλήρως υπόψη κατά το σχεδιασμό του καλωδίου ADSS.Για εναέριες γραμμές ισχύος κάτω των 110 kV,
Εφαρμόζεται εξωτερικό περίβλημα PE.ΓΙΑ ηλεκτρικές γραμμές ίσες ή μεγαλύτερες από 110 kV, εφαρμόζεται εξωτερικό περίβλημα AT.Ο αφιερωμένος σχεδιασμός της ποσότητας και του στραγγίσματος αραμιδίου
διαδικασία μπορεί να ικανοποιήσει τη ζήτηση σε διάφορα στάδια.
·Πρότυπα
Το καλώδιο ADSS συμμορφώνεται με το Πρότυπο IEEE P 1222 καθώς και το IEC 60794-1.
Δομή και Τεχνικές Προδιαγραφές
1.Μονό μπουφάν ADSS
αριθμός φυτικών ινών | δομή | ίνα ανά σωλήνα |
διάμετρος σωλήνα απώλειας (MM) |
Διάμετρος FRP/pad (mm) | Πάχος εξωτερικού σακακιού (mm) | Αναφ.Εξωτερικός Διάμετρος (mm) |
Αναφ.Βάρος (kg/km) |
|
Μπουφάν PE | AT Jacket | |||||||
4 | 1+5 | 4 | 1.9 | 2,0/2,0 | 1.7 | 9.8 | 82 | 90 |
6 | 1+5 | 6 | 1.9 | 2,0/2,0 | 1.7 | 9.8 | 82 | 90 |
8 | 1+5 | 4 | 1.9 | 2,0/2,0 | 1.7 | 9.8 | 82 | 90 |
12 | 1+5 | 6 | 1.9 | 2,0/2,0 | 1.7 | 9.8 | 82 | 90 |
24 | 1+5 | 6 | 2.0 | 2,0/2,0 | 1.7 | 9.8 | 86 | 95 |
48 | 1+5 | 12 | 2.0 | 2,0/2,0 | 1.7 | 10.2 | 89 | 98 |
72 | 1+6 | 12 | 2.2 | 2,0/2,0 | 1.7 | 10.6 | 98 | 108 |
96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1.7 | 12.0 | 122 | 135 |
144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7 | 15.2 | 176 | 189 |
Συμβουλές: όλες οι προδιαγραφές στον παραπάνω πίνακα είναι κατά προσέγγιση δεδομένα, για περισσότερες λεπτομέρειες,
pls επικοινωνήστε με τους πωλητές μας.
2. Διπλό μπουφάν ADSS
αριθμός φυτικών ινών | δομή | ίνα ανά σωλήνα |
διάμετρος σωλήνα απώλειας (MM) |
Διάμετρος FRP/pad (mm) | Πάχος εξωτερικού σακακιού (mm) | Αναφ.Εξωτερικός Διάμετρος (mm) |
Αναφ.Βάρος (kg/km) |
|
Μπουφάν PE | AT Jacket | |||||||
4 | 1+5 | 4 | 1.9 | 2,0/2,0 | 1,7±0,1 | 12.0 | 125 | 135 |
6 | 1+5 | 6 | 1.9 | 2,0/2,0 | 1,7±0,1 | 12.0 | 125 | 135 |
8 | 1+5 | 4 | 1.9 | 2,0/2,0 | 1,7±0,1 | 12.0 | 125 | 135 |
12 | 1+5 | 6 | 1.9 | 2,0/2,0 | 1,7±0,1 | 12.0 | 125 | 135 |
24 | 1+5 | 6 | 2.0 | 2,0/2,0 | 1,7±0,1 | 12.0 | 128 | 138 |
48 | 1+5 | 12 | 2.0 | 2,0/2,0 | 1,7±0,1 | 12.5 | 130 | 140 |
72 | 1+6 | 12 | 2.2 | 2,0/2,0 | 1,7±0,1 | 13.2 | 145 | 155 |
96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1,7±0,1 | 14.5 | 185 | 195 |
144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 16.5 | 212 | 228 |
Συμβουλές: όλες οι προδιαγραφές στον παραπάνω πίνακα είναι κατά προσέγγιση δεδομένα, για περισσότερες λεπτομέρειες,
pls επικοινωνήστε με τους πωλητές μας.
Τύπος ινών |
Απόσβεση (+20℃) |
εύρος ζώνης |
Μήκος κύματος αποκοπής οπτικού καλωδίου |
||||
---|---|---|---|---|---|---|---|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | ≤1450 nm |
50/125 μm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
62,5/125 μm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
Λεπτομέρειες εικόνα δείχνει
καλώδιο ινών ADSS μονό μπουφάν
διπλό τζάκετ καλώδιο οπτικών ινών ADSS

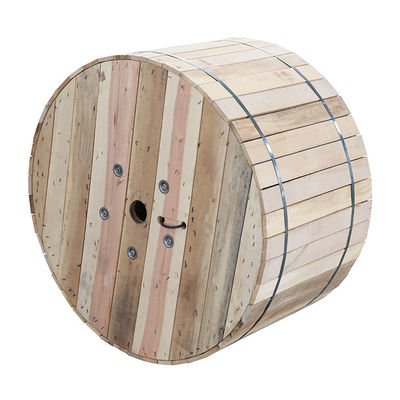

Συσκευασία:
1. Είστε απευθείας στο εργοστάσιο;
ως επαγγελματίας κατασκευαστής καλωδίων, ειδικευμένος στα Καλώδια Οπτικών Ινών, Καλώδιο διακοπής MPO, Καλώδιο επικάλυψης οπτικών ινών.
Τα προϊόντα μας εξάγονται κυρίως στην Ευρώπη, τη Νότια Αμερική και ορισμένες άλλες χώρες και περιοχές.
2. Ποια είναι τα κύρια προϊόντα σας;
Καλώδια οπτικών ινών εξωτερικού χώρου Καλώδια οπτικών ινών εσωτερικού χώρου FTTH Drop cables ADSS
Εσωτερικά θωρακισμένα καλώδια εμπλάστρου καλώδιο ινών Οπτικά καλώδια εμπλάστρου Sc LC FC ST MTP MPO οπτικό καλώδιο εμπλάστρου
3. Περίοδος εγγύησης ποιότητας προϊόντων;
20 χρόνια εγγύηση για το καλώδιο οπτικών ινών
4. Έχετε πιστοποιητικό για πρώτη ύλη;
Χτίζουμε μακροπρόθεσμη συνεργασία με πιστοποιημένους προμηθευτές πρώτων υλών ISO9001 ROHS
