Αυτοφερόμενο καλώδιο Gytc8s οπτικής ίνας 48 πυρήνων εναέριο
Υπεύθυνος : Philip
Τηλεφωνικό νούμερο : +8613422342788
Whatsapp : +8613422342788
| Ποσότητα παραγγελίας min : | 1km | Συσκευασία λεπτομέρειες : | ξύλινο τύμπανο |
|---|---|---|---|
| Χρόνος παράδοσης : | 5-8 ημέρες εργασίας | Όροι πληρωμής : | L/C, T/T, Western Union |
| Δυνατότητα προσφοράς : | 4500KM το μήνα |
| Τόπος καταγωγής: | Guangzhou, Κίνα | Μάρκα: | JQ/OEM |
|---|---|---|---|
| Πιστοποίηση: | ISO9001 ROHS CE |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμό μοντέλου: | GYTC8S/GYTC8Y | Τύπος ινών: | G652D |
|---|---|---|---|
| Αρίθμηση ινών: | 2-144 πυρήνες | Χρώμα: | Μαύρος |
| Καλώδιο αγγελιοφόρων: | 7*1.0 προσαραγμένο χάλυβας καλώδιο | Δομή: | Σχήμα 8 καλώδιο |
| Τύπος: | Singlemode & πολλαπλού τρόπου | Λειτουργούσα θερμοκρασία: | -40 ~ +60 Γ |
| Εφαρμογή: | Υπαίθρια εναέρια εφαρμογή | Όνομα προϊόντων: | Σχήμα 8 μόνο οπτικό καλώδιο ινών υποστήριξης |
| Υψηλό φως: | 144 αυτοφερόμενο καλώδιο πυρήνων,GYTC8Y αυτοφερόμενο καλώδιο,Singlemode αυτοφερόμενο καλώδιο |
||
Περιγραφή προϊόντων

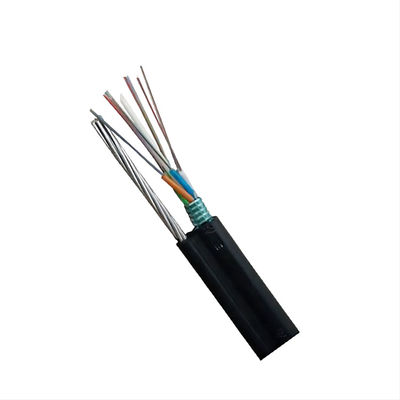

Αυτοφερόμενο καλώδιο GYTC8S GYTC8Y
Οι ίνες, 250µm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Ένα χαλύβδινο σύρμα εντοπίζει ή FRP στο κέντρο του πυρήνα ως μεταλλικό μέλος δύναμης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων. Ένας ζαρωμένος χάλυβας εφαρμόζεται γύρω από τον πυρήνα καλωδίων, ο οποίος γεμίζουν με την ένωση πλήρωσης για να τον προστατεύσει από την είσοδο νερού. Αυτό το μέρος του καλωδίου που συνοδεύεται με τα καλώδια σκελών, δεδομένου ότι το ενισχυτικό μέρος ολοκληρώνεται με μια θήκη πολυαιθυλενίου (PE) για να είναι σχήμα 8 τη δομή.
Χαρακτηριστικά γνωρίσματα
-Χαλύβδινο σύρμα που χρησιμοποιείται ως κεντρικό μέλος δύναμης
-Χαλαρή ένωση πλήρωσης σωλήνων
-100% πλήρωση πυρήνων καλωδίων
-Ενίσχυση PSP moisture-proof
Οπτικά χαρακτηριστικά
| Στοιχεία | Μονάδα | Προδιαγραφή | |
| G652D | |||
| Διάμετρος τομέων τρόπου | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Διάμετρος επένδυσης | um | 124.8±0.7 | |
| Μη-κυκλικότητα επένδυσης | % | ≤0.7 | |
| Concentricity πυρήνας-επένδυσης λάθος | um | ≤0.5 | |
| Διάμετρος επιστρώματος | um | 245±5 | |
| Μη-κυκλικότητα επιστρώματος | % | ≤6.0 | |
| Επένδυση-επένδυση Concentricity του λάθους | um | ≤12 | |
| Μήκος κύματος διακοπών καλωδίων | NM | acc≤1260 | |
| Μείωση (μέγιστο) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Τεχνικές παράμετροι
| Αρίθμηση ινών | Δομή | Ίνες ανά σωλήνα |
Χαλαρή διάμετρος σωλήνων (χιλ.) |
Διάμετρος CSM/διάμετρος μαξιλαριών (χιλ.) |
Ονομαστικό πάχος του εξωτερικού σακακιού (χιλ.) |
Διάμετρος καλωδίων Ύψος (χιλ.) |
Βάρος καλωδίων (kg/km) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
| 6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
| 12 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
| 24 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
| 36 | 1+6 | 12 | 1.9±0.1 | 1.6/1.6 | 1.6 | 9.6*15.2 | 168 |
| 48 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1.6 | 9.6*15.2 | 168 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.8*16.3 | 190 |
| 96 | 1+8 | 12 | 2.2±0.1 | 1.6/3.5 | 1.6 | 12*17.5 | 205 |
| 144 | 1+12 | 12 | 2.2±0.1 | 2.0/6.4 | 1.8 | 15.8*21.3 | 320 |
Συσκευασία
• Τυποποιημένο ξύλινο τύμπανο καλωδίων
• Τυποποιημένο μήκος εξελίκτρων: 2/3km/reel, άλλο μήκος είναι επίσης διαθέσιμο
