24 48 96 Επάνω πυρήνας αυτοστήριξης Σχήμα 8 Υφασματικό οπτικό καλώδιο μεμονωμένου τρόπου G652d θωρακισμένο GYTC8S GYTC8A

Περιγραφή προϊόντων

Επικεφαλής αυτόνομο υποστήριξη σχήμα 8 Υφάσματα οπτικού καλωδίου Gytc8a Gytc8s

Προδιαγραφή καλωδίου
Ονομασία του προϊόντος:Καλώδιο GYTC8S
Οπτική λειτουργία:Μια/πολλαπλή λειτουργία
Διάμετροι ινών:G652, G655, 50/125μm, 62,5/125μm
Συνολικός αριθμός ινών:2-144
Ράδιο κάμψης (στατικό/δυναμικό): 10D/20D
Εργασιακή ζωή:Περισσότερα από 25 έτη

Εφαρμογή

Αεροπορική αυτοσυντήρηση, Τοπικό δίκτυο, Τοπικό δίκτυο, Διάμεση επικοινωνία

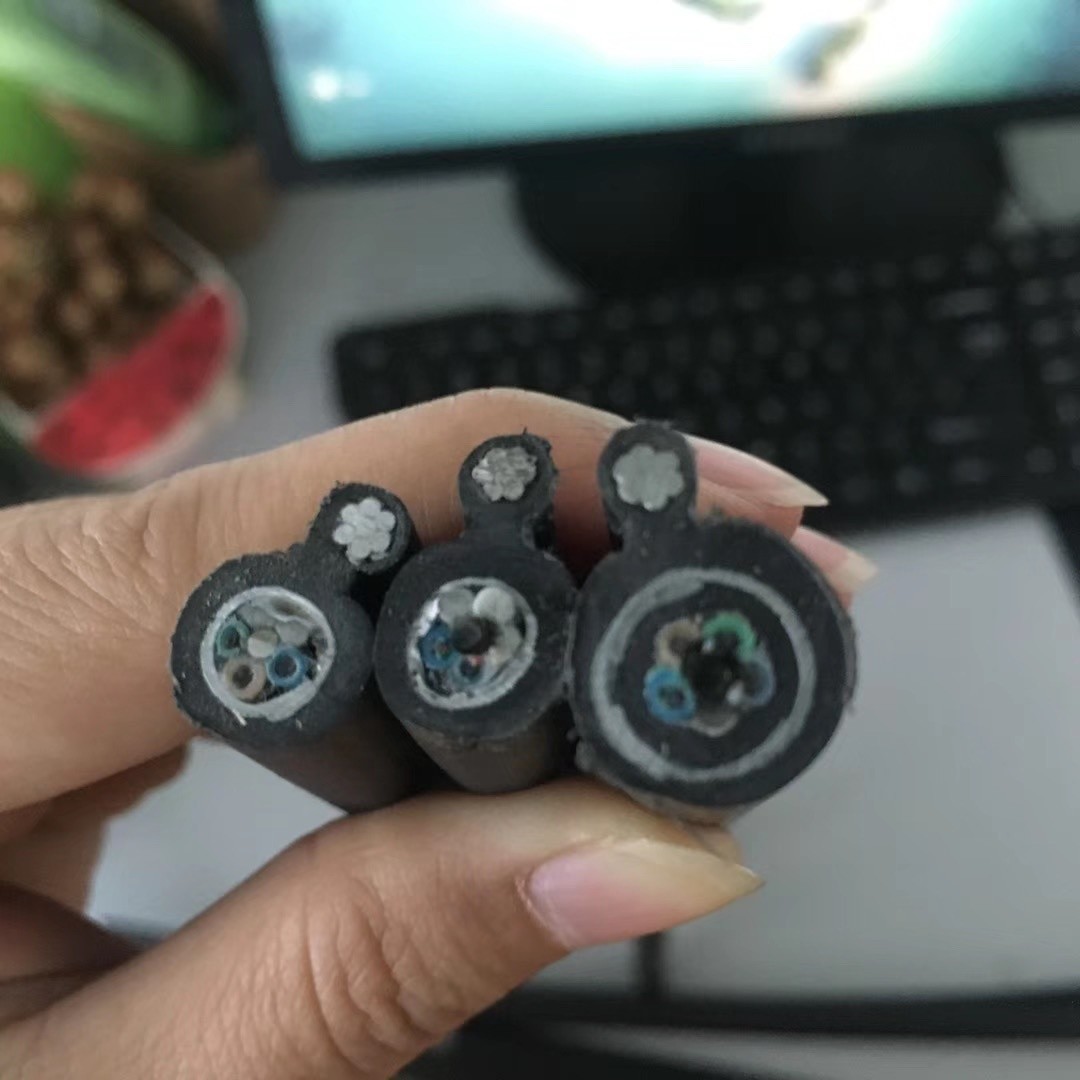

Εικόνα προϊόντος



Οπτικά χαρακτηριστικά

		G.652D	50/125μm	620,5/125 μm
Αποδυνάμωση (+20°C)	@850nm		≤ 3,0 dB/km	≤ 3,0 dB/km
	@1300nm		≤1,0 dB/km	≤1,0 dB/km
	@1310nm	≤ 0,36 dB/km
	@1550nm	≤ 0,22 dB/km
Διάταξη (Τάξη Α)	@850nm		≥ 500 MHz·km	≥ 200 MHz·km
	@1300nm		≥ 1000 MHz·km	≥ 600 MHz·km
Αριθμητικό άνοιγμα			0.200±0.015NA	0.275±0.015NA
Διάστημα κύματος λcc για την απόκοψη καλωδίου		≤ 1260nm



Τεχνικές παραμέτρους

Απόδοση	Μακροπρόθεσμα	Σύντομη
Μαξ.Επίταση ((N)	3500	7000
Μαξ. Σπάσιμο.	300	1000
Αντίσταση ((N/100mm2)	30D ((Δυναμικό)	15D (στατικό)
Θέρμανση αποθήκευσης και λειτουργίας	-40°C έως +70°C

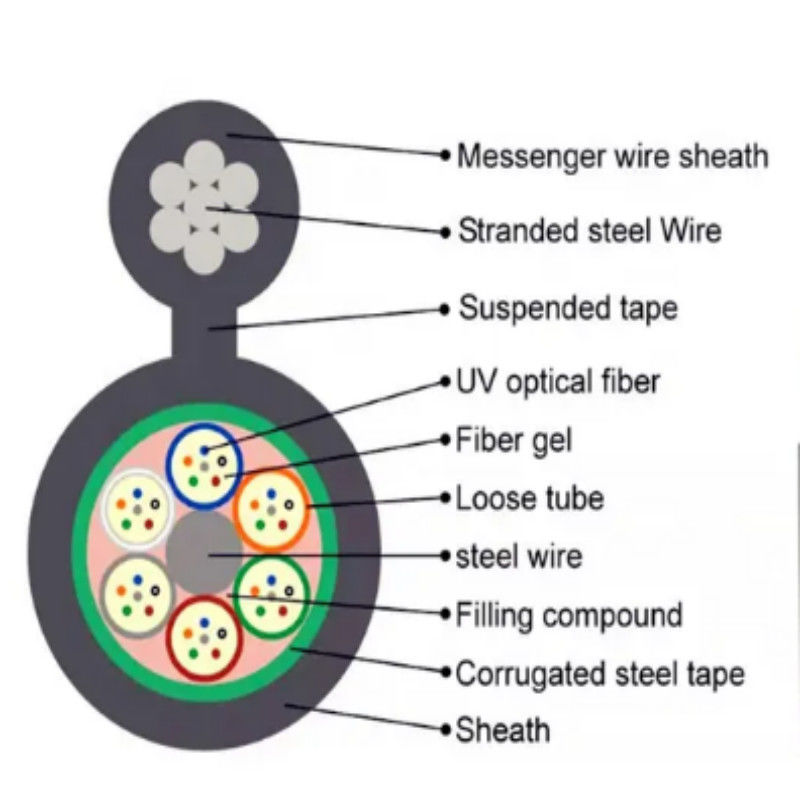

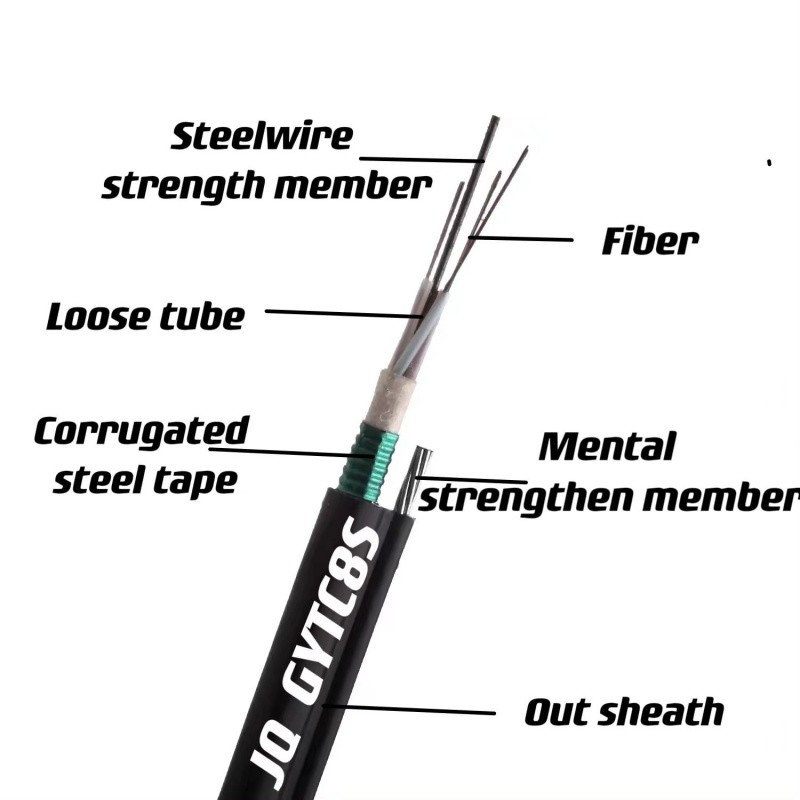

Δομή
Σχήμα 8 Καλώδιο μη θωρακισμένων ινών αποτελείται από:
1.Εγκλωβισμένος χαλαρός σωλήνας
2.Ατσάλινα σύρμα αντοχή μέλος
3Συστατικό συμπλήρωσης πυρήνα
4- Γεμιστήρες
5Φωσφοποιημένο ή γαλβανισμένο σύρμα από χάλυβα
6.Περιβληματική κάλυψη

Πρότυπα και Πιστοποιητικό
Το καλώδιο οπτικών ινών συμμορφώνεται με το πρότυπο YD/T 769-2003, IEC60794-1
Πιστοποιητικό: CE ROHS ISO9001

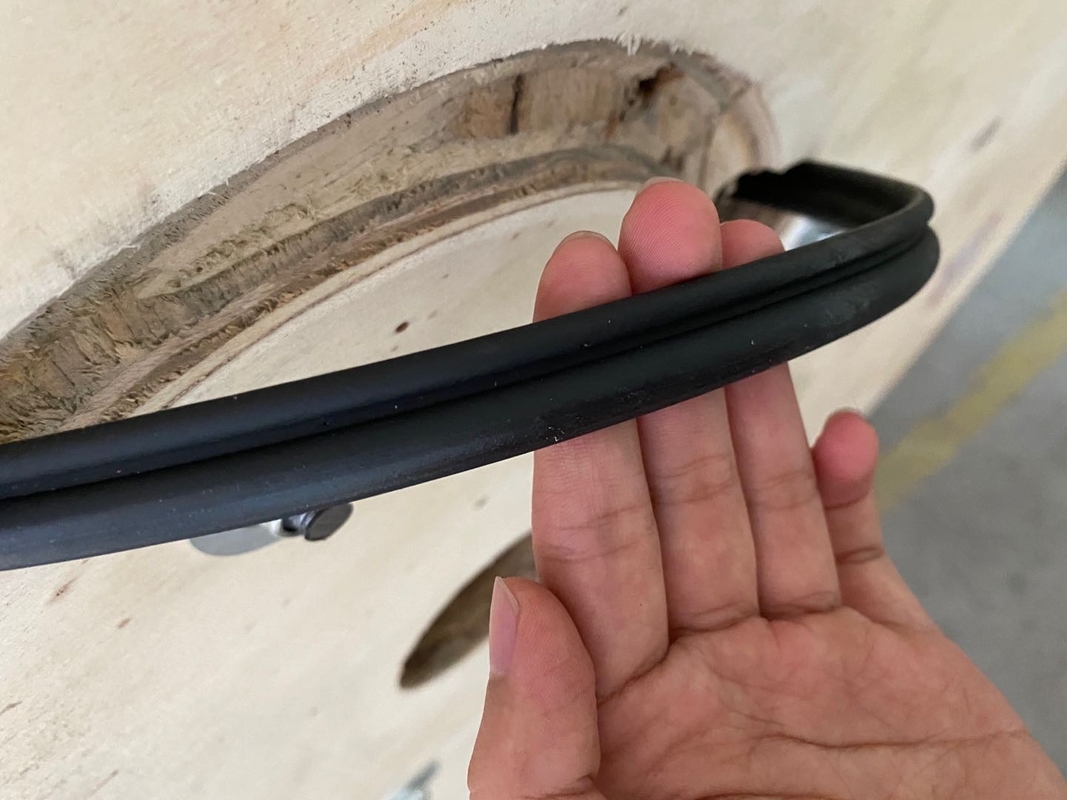

Λεπτομέρειες συσκευασίας

1 χιλιόμετρο2km/3km/4km/5km ανά ξύλινο τύμπανο

Ναυτιλία

Με τη θάλασσα/αεροπορία ή με ταχεία παράδοση, εξαρτάται από την ποσότητα της παραγγελίας

Χρόνος προελεύσεως:
