GYTC8S Σχήμα 8 Διάταξη καλωδίων οπτικών ινών
Υπεύθυνος : JQ CABLE
Τηλεφωνικό νούμερο : +8618122383351
Whatsapp : +8618122383351
Ποσότητα παραγγελίας min : | 2 χιλιόμετρα | Συσκευασία λεπτομέρειες : | Γεννημένο από ξύλο |
---|---|---|---|
Χρόνος παράδοσης : | 5-8 εργάσιμες ημέρες | Όροι πληρωμής : | Λ/Κ, Τ/Τ, Western Union |
Τόπος καταγωγής: | Γκουάνγκτσοου, Κίνα | Μάρκα: | JQ/OEM |
---|---|---|---|
Πιστοποίηση: | ISO9001 ROHS CE FCC | Αριθμό μοντέλου: | GYTC8S |
Λεπτομερής ενημέρωση |
|||
Τύπος ινών: | Μονότροπος / πολυτρόπος | Αριθμός ινών: | 2-288 πυρήνες |
---|---|---|---|
Διάρκεια: | 5 χλμ. ή προσαρμοσμένο | Αριθμό μοντέλου: | GYTC8S |
Χρώμα: | Μαύρο | Καλώδιο αγγελιοφόρων: | 1.0*7 προσαραγμένο χάλυβας καλώδιο |
Δομή: | Σχήμα 8 καλώδιο | Πανοπλία: | Ταινία χάλυβα |

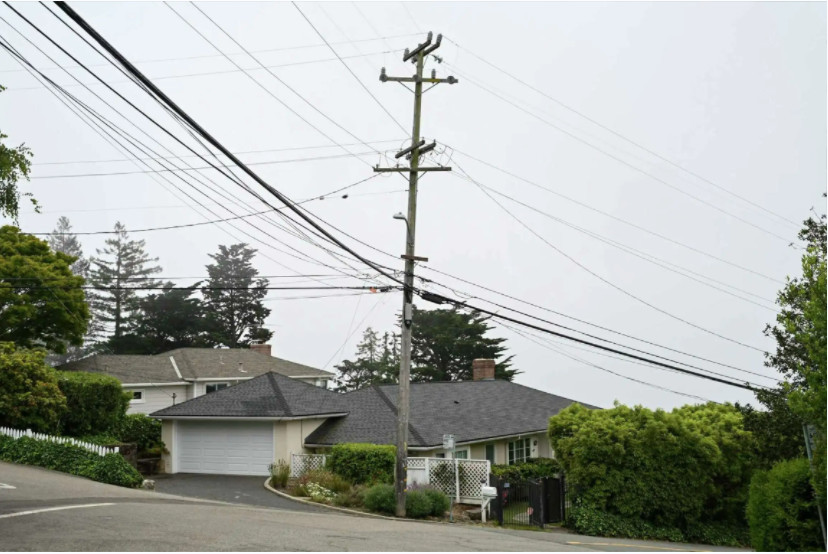

Θερμοκρασία λειτουργίας: | -40 ~ +60 Γ | Εφαρμογή: | Υπαίθρια εναέρια εφαρμογή |
Οργανωτής κατασκευής: | Αποδεκτό | ||
Επισημαίνω: | Ατομικώς υποστηριζόμενο καλώδιο οπτικών ινών,Υδροξείδιο (υδροξείδιο) |
Περιγραφή προϊόντων

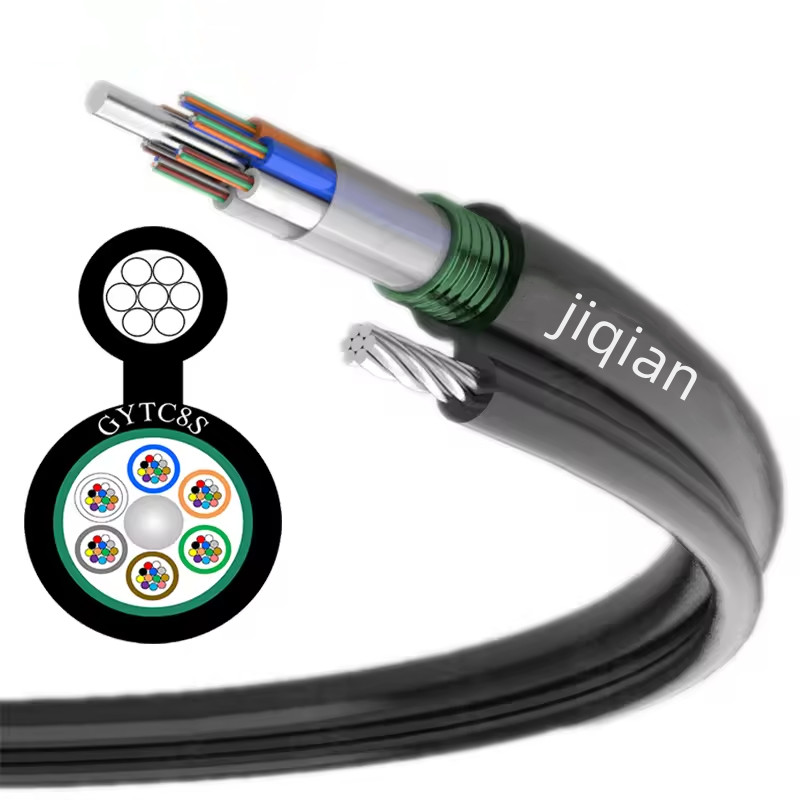

Εικόνα 8 Αυτοεφοδιασμένο καλώδιο οπτικών ινών GYTC8S
Περιγραφή του προϊόντος:

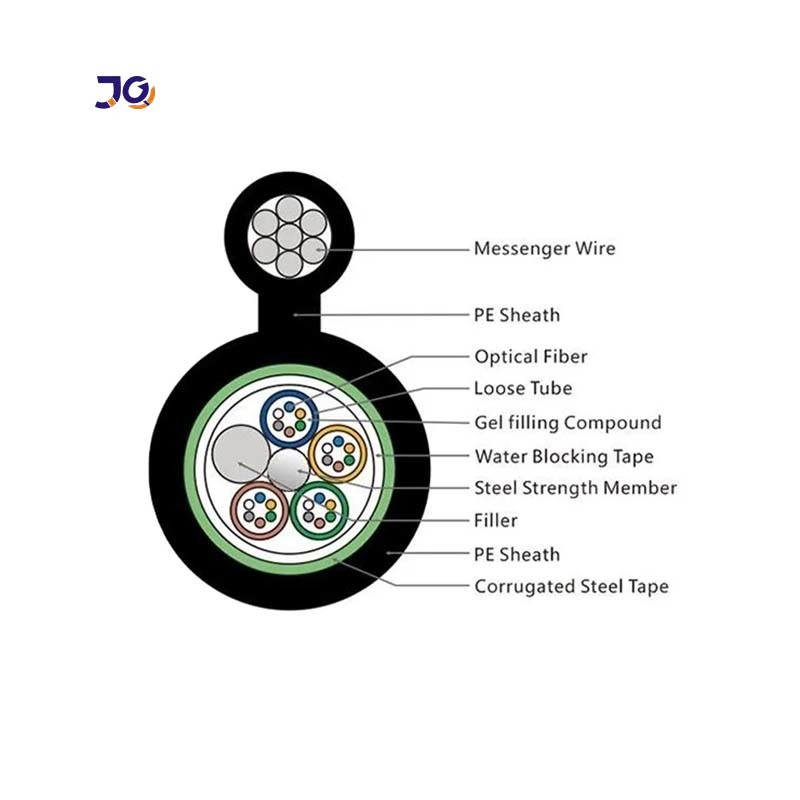

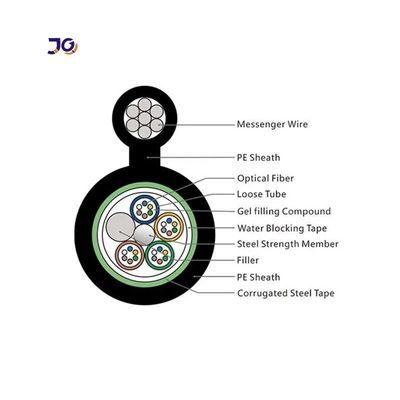

Η δομή του οπτικού καλωδίου GYTC8S είναι η τοποθέτηση μιας ζώνης οπτικών ινών μονοδιάταξης ή πολυδιάταξης σε χαλαρό μανίκι από υλικό πολυεστέρα υψηλής ανάλυσης,και το μανίκι είναι γεμάτο με αδιάβροχες ενώσειςΤο κέντρο του πυρήνα του καλωδίου είναι ένας πυρήνας μεταλλικής ενίσχυσης.Το κενό στον πυρήνα του καλωδίου γεμίζει με ένα υδατοασφαλιστικό γεμιστήραΑφού η πλαστική επιχρισμένη ζώνη από χάλυβα (PSP) τυλιχτεί κάθετα, ενσωματώνεται με το χάλυβα σύρμα που έχει κολληθεί σε ένα 8 σχήματος περιβλήμα πολυαιθυλενίου σε ένα καλώδιο.Αυτό το προϊόν χρησιμοποιείται για την αυτοκράτηση της επάνω επιφάνειας..
Χαρακτηριστικά
1Μονή ή επτά ατσάλινο ή ηλεκτροπληρωμένο χαλκό αυτοσυνεχή υψόμετρο καλώδιο αναστολής δομή.
2- Γεμάτο λάδι, δομή χαλαρού μανίκου σωλήνα πολυ-συσκευής, κεντρική ενίσχυση πυρήνα ενίσχυση, ατσάλινη ζώνη θωράκιση.
3. Έχει καλές περιβαλλοντικές και μηχανικές ιδιότητες.
--- Ατσάλινο σύρμα που χρησιμοποιείται ως κεντρικό στοιχείο αντοχής
--- Σύνθετα πλήρωσης χαλαρών σωλήνων
-- 100% πλήρωση πυρήνα καλωδίου
--- PSP που ενισχύουν την αντοχή σε υγρασία
Οπτικά χαρακτηριστικά
Άρθρα | Μονάδα | Προδιαγραφές | |
G652D | |||
Διάμετρο πεδίου λειτουργίας | 1310nm | Εμ... | 9.2±0.4 |
1550nm | Εμ... | 10.4±0.5 | |
Διάμετρος επικάλυψης | Εμ... | 124.8±0.7 | |
Μη κυκλική επικάλυψη | % | ≤0.7 | |
Λάθος συγκεντρωτικότητας της επένδυσης πυρήνα | Εμ... | ≤0.5 | |
Διάμετρος επικάλυψης | Εμ... | 245±5 | |
Μη κυκλική επικάλυψη | % | ≤6.0 | |
Λάθος συγκεντρωτικότητας επικάλυψης | Εμ... | ≤12 | |
μήκος κύματος διακοπής καλωδίου | nm | acc≤1260 | |
Αδυνάμωση (μέγιστη) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Τεχνικές παραμέτρους
Μοντέλο ινών | G.652D | ||
Σχεδιασμός ((Στην Δύναμη Μέλος + Tube&Filler) | 1+5 | ||
Κεντρική δύναμη Μέλος | Υλικό | Ατσάλινο σύρμα | |
Διάμετρος ((+0,05) mm | 1.5 | ||
Λουζτούμ. | Υλικό | PBT | |
Διάμετρος ((+0,06) mm | 2 | ||
Δάχος ((+0,03) mm | 0.32 | ||
Το Max.Core.NO./Tube | 12 | ||
Σχοινί γεμιστήρα | Υλικό | HDPE | |
Χρώμα | Λευκό | ||
Διάμετρος ((+0,06) mm | 2.1 | ||
Μέλος Δυναμίας νημάτων | Υλικό | Ζυγισμένος χάλυβας | |
Τύπος | φ0,9x3 | ||
Τάξη θωράκισης | Υλικό | Σιδηρουργική ταινία | |
Εξωτερική επιφάνεια1 | Υλικό | ΜΔΠΕ | |
Δάχος ((+0,03) mm | 1. | ||
Εξωτερική επιφάνεια1 | Υλικό | ΜΔΠΕ | |
Δάψος ((40.03) mm | 1.8 | ||
Διάμετρος καλωδίου ((土0.2) mm | 9.5*17.8 (ονομαστικό) | ||
Δοκιμαστικό βάρος ((+10) kg/km | 160 (ονομαστικό) | ||
Ελάχιστη εγκατάσταση/Ν | 1500 | ||
Αδυνάμωση | 1310nm | 00,35 dB/KM | |
1550nm | 00,21 dB/KM | ||
Ελάχιστη ακτίνα κάμψης | Χωρίς Εντάσεις | 10.0*Καλώδιοφ | |
Κάτω από Μέγιστη Τετάρτη | 20.0xΚαλώδιοφ |
Φωτογραφία
Συσκευή

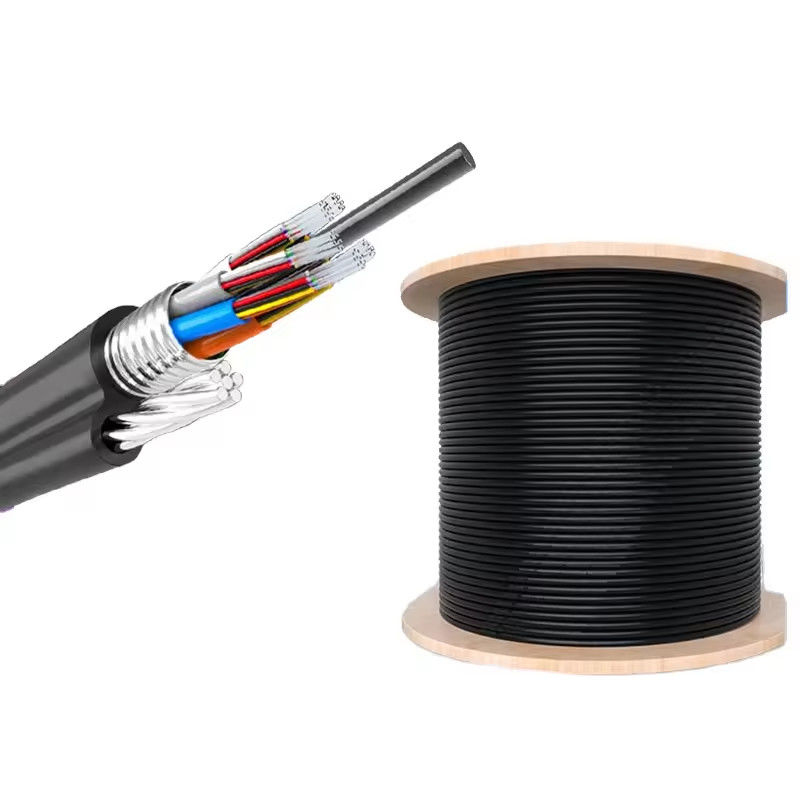

• Τυπικό καλωδιακό ξύλινο τύμπανο
• Τυπικό μήκος τροχιάς: 2/3km/τροχιά, άλλα μήκη είναι επίσης διαθέσιμα
Γενικές ερωτήσεις
1-Είσαι ο πραγματικός κατασκευαστής;
Είμαστε ο πραγματικός κατασκευαστής με 15 χρόνια ιστορίας.
2Μπορείτε να δεχτείτε μικρές παραγγελίες;
Ναι, η μικρή παραγγελία είναι διαθέσιμη. Υποστηρίζουμε το νέο έργο των πελατών μας, καθώς γνωρίζουμε ότι η επιχείρηση είναι πάντα από μικρή παραγγελία.
3Ποια είναι η περίοδος εγγύησης;
25 έτη για καλώδια οπτικών ινών
4-Ποιο είναι το χρόνο παράδοσης;
Συνήθως εντός 3-5 εργάσιμων ημερών
6Μπορείτε να προμηθεύσετε εξατομικευμένα προϊόντα και λογότυπο;
Παρέχουμε υπηρεσίες OEM και ODM.
