Αρχική Σελίδα ΠροϊόνταΣχήμα 8 καλώδιο οπτικών ινώνΣχήμα 8 Δοχείο οπτικών ινών με ταινία αλουμινίου / ταινία χάλυβα
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Σχήμα 8 Δοχείο οπτικών ινών με ταινία αλουμινίου / ταινία χάλυβα Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Επικοινωνήστε

Σχήμα 8 Δοχείο οπτικών ινών με ταινία αλουμινίου / ταινία χάλυβα

Ποσότητα παραγγελίας min : 1 χιλιόμετρο
Τόπος καταγωγής: Γκουάνγκτσοου Κίνα Μάρκα: JQ
Πιστοποίηση: ISO9001 Αριθμό μοντέλου: Δελτίο ΕΚΤ αριθ.

Λεπτομερής ενημέρωση
Διάμετρος ινών: 9/125μm Ράδιο κάμψης: 20D
Ζακέτα: UV PE Διάμετρος επένδυσης: 125.0±0.1
Σύστημα απομόνωσης νερού: Γεμίζοντας ένωση Χρήση καλωδίων: Εξωτερικά
Εξωτερική διάμετρος: 70,0-9 mm Αυτοσυντήρηση: Σιδηρουργικό σύρμα/σύρμα από χάλυβα
Μέλος της δύναμης: Υφάσματα από αραμίδιο
Επισημαίνω:

9.0mm Σχήμα 8 Υφασματικό οπτικό καλώδιο

,

Ατομικώς υποστηριζόμενο καλώδιο οπτικών ινών

Περιγραφή προϊόντων

4core 6core 12core Σχήμα 8 Οπτικό καλώδιο με ίνες από χάλυβα Σχήμα 8 Μίνι καλώδιο Gyxtc8y Gyxtc8a

Περιγραφή του προϊόντος

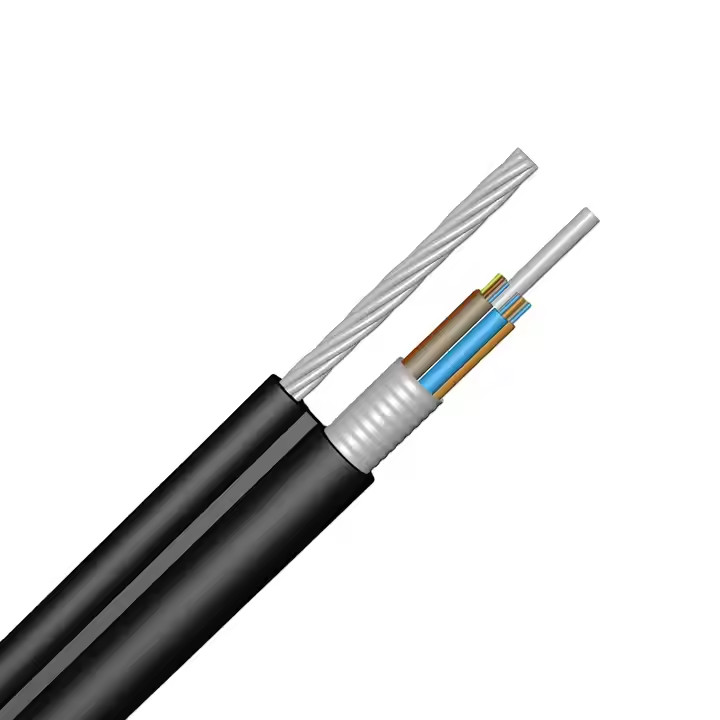

Σχήμα 8 Καλώδιο οπτικών ινών
  • Αυτοσυντήρηση:Το καλώδιο οπτικών ινών που απεικονίζεται στο σχήμα 8 έχει σχεδιαστεί για να είναι αυτόνομο, εξαλείφοντας την ανάγκη για πρόσθετο υλικό ή δομές.
  • Επενδύσεις σε ηλεκτρικές συσκευέςΤο καλώδιο είναι ενισχυμένο με ατσάλινο σύρμα, παρέχοντας υψηλή αντοχή και υποστήριξη για εναέριες εγκαταστάσεις.
  • Φόρμα UV PE:Το καλώδιο καλύπτεται με υλικό UV PE, το οποίο παρέχει εξαιρετική προστασία από τις σκληρές καιρικές συνθήκες και την υπεριώδη ακτινοβολία.
  • Αλουμινένια ταινία/ατσάλινη ταινία με θωράκιση:Το καλώδιο είναι θωρακισμένο είτε με ταινία αλουμινίου είτε με ταινία χάλυβα, παρέχοντας πρόσθετη προστασία από τρωκτικά, υγρασία και άλλους εξωτερικούς παράγοντες.
Σχήμα 8 Δοχείο οπτικών ινών με ταινία αλουμινίου / ταινία χάλυβα 0
Σχήμα 8 Δοχείο οπτικών ινών με ταινία αλουμινίου / ταινία χάλυβα 1
Σχήμα 8 Δοχείο οπτικών ινών με ταινία αλουμινίου / ταινία χάλυβα 2

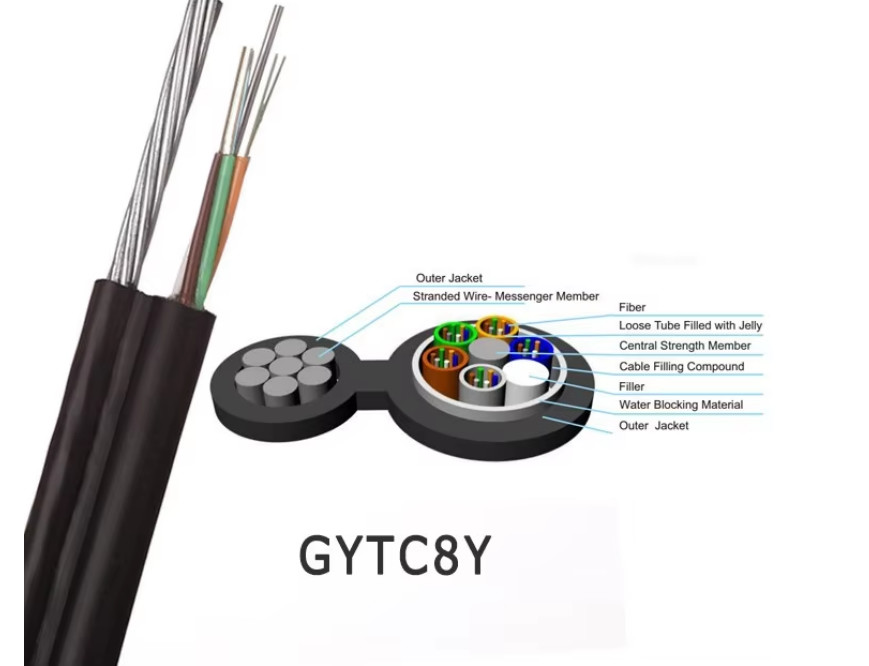

Δομή και παράμετρος καλωδίου
Φυτικές ίνες
αριθμός
Τεχνουργήματα από χάλυβα
διάμετρος
Ελαφριά
σωλήνα
Μοντέλο
(ονομαστική*)
Σύνδεση
διάσταση
Μέγεθος καλωδίου
Α*Χ
(ονομαστικό **)
Βάρος
(περίπου.)
χμ
χμ
χμ
χμ
χμ
kg/km
6
1.6
2.5
1.5
1.5*1.5
6.8*11.5
70
12
1.6
3
1.5
1.5*1.5
7.4*12.0
77



* Το ονομαστικό πάχος της κάλυψης μπορεί να έχει ανοχή ± 0,2 mm.
** Η ονομαστική διάσταση του καλωδίου μπορεί να έχει ανοχή ± 0,5 mm.



 Σχήμα 8 Δοχείο οπτικών ινών με ταινία αλουμινίου / ταινία χάλυβα 3



Δυναμικότητα οπτικών ινών
Η απόδοση της καλωδιωμένης οπτικής ινών (ITU-T Rec. G.652D)

Τύπος καλωδίου
Αριθμός ινών
Μαξ.Φάλακες σε σωλήνες
Βάρος καλωδίου kg/km
Διάμετρος καλωδίου ((mm)
Δυνατότητα τάσης μακροπρόθεσμη / βραχυπρόθεσμη N
Αντίσταση σε συντριβή μακροπρόθεσμη / βραχυπρόθεσμη N/100MM
GYXTC8S 2~8
2 έως 8
8
117
8.1*16.9
2000/6000
300/1000
GYXTC8S 10~12
10 ~ 12
12
121
8.3*17.0
2000/6000
300/1000
Ε/Χ
Άρθρο
Μέθοδος δοκιμής
Όρος αποδοχής
1
Δυνατότητα τράβηξης IEC 794-1-E1
_ Φορτίο: 5,0KN _Μέρος καλωδίου υπό φορτίο: 50 m
-Χρόνος φόρτωσης: 1 λεπτό.
- Αλλαγή απώλειας £ 0,1 dB @ 1550 nm
- Χωρίς σπασμό των ινών και καμιά ζημιά στην κάλυψη.
2
Δοκιμή συντριβής
Δελτίο ΕΚΑΧ αριθ.
- Φορτίο: 1,0KN/100mm
- Χρόνος φόρτωσης: ≥1 λεπτό.
- Αλλαγή απώλειας £ 0,1 dB @ 1550 nm
- Χωρίς σπασμούς ινών και χωρίς ζημιές στο κάλυμμα.
3
Αντοχή σε πρόσκρουση
Δελτίο ΕΚΑΧ αριθ.
- Σημεία αντίκτυπου: 3
- Χρόνοι ανά σημείο: 1
- Ενέργεια πρόσκρουσης: 4,5 Nm
- Ράδιο της κεφαλής του σφυριού: 12,5 mm
- Αλλαγή απώλειας £ 0,1 dB @ 1550 nm
- Χωρίς σπασμό των ινών και καμιά ζημιά στην κάλυψη.
4
Επαναλαμβανόμενη κάμψη
Δελτίο ΕΚΑΧ αριθ.
- Ράδιο κάμψης: 20 x καλώδιο
- Φορτίο: 150 N
- Ταχύτητα κάμψης: 3 δευτερόλεπτα ανά κύκλο
- Αριθμός κύκλου: 30
- Αλλαγή απώλειας £ 0,1 dB @ 1550 nm
- Χωρίς σπασμό των ινών και καμιά ζημιά στην κάλυψη.
5
Στροφή
Δελτίο ΕΚΑΧ αριθ.
- Μέγεθος: 1 m
- Φορτίο: 150 N
- Γωνία στροφής: ±90°
- Ταχύτητα περιστροφής: 1 λεπτό/κύκλο
- Αριθμός κύκλου: 10
- Αλλαγή απώλειας £ 0,1 dB @ 1550 nm
- Χωρίς σπασμό των ινών και καμιά ζημιά στην κάλυψη.
6
Δοκιμή διείσδυσης νερού
Δελτίο ΕΚΑΧ αριθ.
- ύψος νερού: 1 m
- μήκος δείγματος: 3 m
- Διάρκεια δοκιμής: 24 ώρες
- Δεν πρέπει να έχει διαρρεύσει νερό από την άλλη άκρη του καλωδίου.
7
Δοκιμή κύκλου θερμοκρασίας
Δελτίο ΕΚΑΧ αριθ.
- Βήμα θερμοκρασίας:
+20oC→-40oC→+70oC →+20oC
- Χρόνος για κάθε βήμα: 12 ώρες
- Αριθμός κύκλων: 2
- Αλλαγή απώλειας £ 0,05 dB/km@1550 nm
- Χωρίς σπασμό των ινών και καμιά ζημιά στην κάλυψη.
8
Σύνθετη ροή
IEC 794-1-E14
- μήκος δείγματος: 30 cm
- Θερμοκρασία: 70 °C ± 2 °C
- Χρόνος: 24 ώρες
- Δεν υπάρχει σύνθετη ροή.
Αριθμός μοντέλου
GYTC8Y
Δομή
Μονάδα
Παράμετρος
Αριθμός ινών
ίνες
4 ~ 30
32~60
62~72
74~84
86~96
Στοιχείο
- Δεν ξέρω.
5
6
7
8
Διάμετρος χαλαρού σωλήνα
χμ
1.75
2.05
2.05
2.1
2.1
Κέντρα ανά σωλήνα (όχι περισσότερα από)
- Δεν ξέρω.
6
12
12
Κεντρικό μέτρο αντοχής/κάλυψη PE (εάν απαιτείται)
χμ
1.4
1.6
2.2
1.8 (2.9)
1.8 (3.5)
Διάμετρος καλωδίου (Nom.)
χμ
9.1
9.9
10.5
11.2
11.8
Βάρος (περίπου)
Kg/km
133
152
175
180
190

Τεχνικές παραμέτρους:

Ονομασία προϊόντος
Δελτίο ΕΚΑΧ της 28ης Ιουνίου 2014
Τύπος ινών
G652D/ G657A
Χρώμα ινών
Κίτρινο/Aqua/Ροζκόκκινο/Μαύρο/Λευκό ή προσαρμοσμένο
Εφαρμογή
Δίκτυο επικοινωνίας, αέρας, άμεση ταφή, αγωγός, κλπ.
MOQ
1000 μέτρα
Χρονοδιάγραμμα
Εντός 15 ημερών ή διαπραγμάτευσης
Πληρωμή
Paypal / TT / DP ή διαπραγμάτευση
Ναυτιλία
Ταχυμεταφορές/Ναυτικές μεταφορές/Αερομεταφορές/Χερσαίες μεταφορές

*Συνηθισμένο μήκος: 1000μ·Διαθέσιμα άλλα μήκη
*Τα παραπάνω είναι μόνο μια πρόταση για τη φόρτωση εμπορευματοκιβωτίων, παρακαλούμε συμβουλευτείτε το τμήμα πωλήσεων μας για την συγκεκριμένη ποσότητα

Συσκευή και αποστολή:

Συσκευή και αποστολή

Σχήμα 8 Δοχείο οπτικών ινών με ταινία αλουμινίου / ταινία χάλυβα 4

Σχήμα 8 Δοχείο οπτικών ινών με ταινία αλουμινίου / ταινία χάλυβα 5



Σχήμα 8 Δοχείο οπτικών ινών με ταινία αλουμινίου / ταινία χάλυβα 6
Καλώς ήρθατε στο εργοστάσιό μας!
Χρησιμοποιήστε τοΕυτυχισμένα χέριανα σαρώσει τον κώδικα και να με προσθέσει στο WhatsApp.
Σχήμα 8 Δοχείο οπτικών ινών με ταινία αλουμινίου / ταινία χάλυβα 7
