Περιγραφή προϊόντων
Καλώδιο επικοινωνίας 24 πυρήνων ΑΤ/ΠΕ ADSS
Όλα Διοηλεκτρικά Υποστηρίζοντας 24 Κέντρα ADSS Φυτικό Οπτικό Καλώδιο με 100m Span
Περιγραφή του προϊόντος
- Δεν ξέρω.Κατασκευή καλωδίων ADSS:- Δεν ξέρω.
-
- Δεν ξέρω.Συγκρότηση πυρήνα ινών- Δεν ξέρω.
- 250 μm ίνες που στεγάζονται σε πλαστικά χαλαρά σωλήνες υψηλής ανάλυσης
- Σωλήνες γεμάτοι με αδιάβροχο ένωμα ζελέ
-
- Δεν ξέρω.Κεντρική ενίσχυση- Δεν ξέρω.
- Σώμα FRP (φυτικά ενισχυμένα πλαστικά) που χρησιμεύει ως μη μεταλλικό στοιχείο αντοχής
- Διαμόρφωση σωλήνων με ράβδους που σχηματίζουν συμπαγές κυκλικό πυρήνα
-
- Δεν ξέρω.Προστατευτικά στρώματα- Δεν ξέρω.
- Εσωτερική κάλυψη: Τάχνη πολυαιθυλενίου (PE)
- Δυνατότητα στρώσης: Ενίσχυση από νήματα αραμιδίου
- Εξωτερική επιφάνεια: υλικό PE ή αντιαντήρησης (AT)
Χαρακτηριστικά
Χαρακτηριστικά καλωδίου Περιγραφή:
Μηχανική απόδοση
Ανθεκτικός στη συντριβή σχεδιασμός με ευέλικτη δομή
Μονό FRP κεντρικό μέσο αντοχής
Αδιάβροχη προστασία
Δύο στρώσεις σφράγισης:
• 100% πλήρωση πυρήνα
• Υδροφοβική ένωση χαλαρών σωλήνων
Υλικά πλεονεκτήματα
Σωλήνες υψηλής αντοχής σε υδρόλυση
Μηχανικές ιδιότητες σταθερής θερμοκρασίας
Προστασία από ίνες
Ειδική ένωση πλήρωσης για προστασία από οπτικές ίνες
Εφαρμογή
Κατάλληλη για μέθοδο εναέριας διάθεσης
Αποθήκευση / θερμοκρασία λειτουργίας: -40°C~+70°C
Οπτικά χαρακτηριστικά
| Άρθρα |
Μονάδα |
Προδιαγραφές |
| G652D |
| Διάμετρο πεδίου λειτουργίας |
1310nm |
Εμ... |
9.2±0.4 |
| 1550nm |
Εμ... |
10.4±0.5 |
| Διάμετρος επικάλυψης |
Εμ... |
124.8±0.7 |
| Μη κυκλική επικάλυψη |
% |
≤0.7 |
| Λάθος συγκεντρωτικότητας της επένδυσης πυρήνα |
Εμ... |
≤0.5 |
| Διάμετρος επικάλυψης |
Εμ... |
245±5 |
| Μη κυκλική επικάλυψη |
% |
≤6.0 |
| Λάθος συγκεντρωτικότητας επικάλυψης |
Εμ... |
≤12 |
| μήκος κύματος διακοπής καλωδίου |
nm |
acc≤1260 |
| Αδυνάμωση (μέγιστη) |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
Τεχνικά δεδομένα
|
Πεδίο: 100 μέτρα
|
κάτω από 110kv
|
24 πυρήνες
|
|
διαρθρωτική
παράμετρος
|
Κεντρικά στοιχεία αντοχής: FRP
|
Διάμετρος: 1,5 mm
|
|
Ελεύθερος σωλήνας (γεμισμένος με ζελέ)
|
Εξωτερική διάμετρος:1.8mm
|
|
Εσωτερική κάλυψη PE
|
Μονάδα: 0,9 mm
|
|
εξωτερική κάλυψη PE
|
Δάχος:1.8mm
|
|
Τεχνική
παράμετρος
|
εξωτερική διάμετρος του καλωδίου
|
100,0 mm
|
|
περιοχή της διατομής του καλωδίου
|
950,03 mm2
|
|
Μοντέλο ινών
|
G.652D
|
|
Βάρος του καλωδίου
|
85 kg/km
|
|
Δυνατότητα τράβηξης (RTS)
|
10 kn
|
|
Ελάχιστη επιτρεπόμενη τάση (MAT)
|
4kn
|
|
ΕΔΣ
|
3.2kn
|
|
Μοδούλος Γιουνγκ
|
70,8 kn/mm2
|
|
Συντελεστής θερμικής διαστολής
|
1.810-6/°C
|
|
Αντίσταση Cruss
|
Μακροπρόθεσμα: 100 n/100 mm
|
|
βραχυπρόθεσμα:2200 n/100 mm
|
|
Ακτίνα κάμπωσης
|
Διάρκεια (όταν τρέχει) 220 mm
|
|
Σύντομη διάρκεια (κατά την τοποθέτηση) 360 mm
|
4-144 πυρήνας ADSS οπτικό καλώδιο ινών
|
Φυτικές ίνες
Μετρητής
|
Δομή |
Φυτικές ίνες
ανά σωλήνα
|
Ελαφρύ σωλήνα
διάμετρος
(μμ)
|
Διάμετρος CSM
/διάμετρος πλακέτας (mm)
|
Ονομαστικό πάχος
από εξωτερικό μπουφάν (mm)
|
Διάμετρος καλωδίου
(μμ)
|
Καλώδιο
Βάρος
(kg/km)
|
| 4 |
1+6 |
4 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
81 |
| 6 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
81 |
| 8 |
1+6 |
4 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
82 |
| 12 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
82 |
| 24 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
83 |
| 36 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
84 |
| 48 |
1+6 |
12 |
2.2±0.1 |
2.6/2.6 |
1.7 |
11.1±0.5 |
93 |
| 72 |
1+6 |
12 |
2.2±0.1 |
2.6/2.6 |
1.7 |
11.1±0.5 |
95 |
| 96 |
1+8 |
12 |
2.2±0.1 |
3.0/3.9 |
1.7 |
12.5±0.5 |
122 |
| 144 |
1+12 |
12 |
2.2±0.1 |
3.5/6.4 |
1.7 |
15.5±0.5 |
185 |
Λεπτομέρειες συσκευασίας

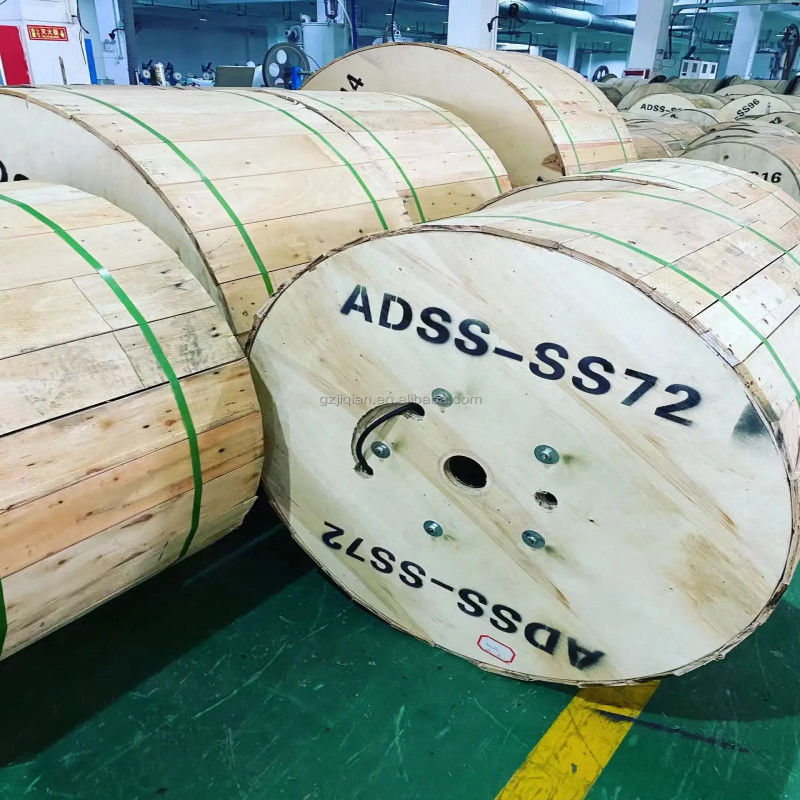

Εξαγωγή ξύλινο τύμπανο, το κανονικό μήκος αποστολής του καλωδίου θα είναι 2 ή 3 χλμ.
Άλλα μήκη είναι επίσης διαθέσιμα εάν απαιτείται από τον αγοραστή.
| Τύπος καλωδίου |
Ντραμς |
| Υψόμετρο (mm) |
Διάμετρο (mm) |
Εσωτερική διάμετρος (mm) |
Διάρκεια
(χλμ.)
|
Τύπος τύμπου |
| ADSS-4 |
900 |
760 |
500 |
2 |
Τάμπανο από ξύλο συνθετικό |
| ADSS-6 |
900 |
760 |
500 |
2 |
Τάμπανο από ξύλο συνθετικό |
| ADSS-8 |
900 |
760 |
500 |
2 |
Τάμπανο από ξύλο συνθετικό |
| ADSS-12 |
900 |
760 |
500 |
2 |
Τάμπανο από ξύλο συνθετικό |
| ADSS-24 |
900 |
760 |
500 |
2 |
Τάμπανο από ξύλο συνθετικό |
| ADSS-36 |
900 |
760 |
500 |
2 |
Τάμπανο από ξύλο συνθετικό |
| ADSS-48 |
950 |
760 |
500 |
2 |
Τάμπανο από ξύλο συνθετικό |
| ADSS-72 |
950 |
760 |
500 |
2 |
Τάμπανο από ξύλο συνθετικό |
| ADSS-96 |
1000 |
760 |
500 |
2 |
Τάμπανο από ξύλο συνθετικό |
| ADSS-144 |
1200 |
760 |
500 |
2 |
Τάμπανο από ξύλο συνθετικό |
Σημείωση: Συνήθως επισυνάπτουμε μόνο την έκθεση δοκιμής στην συσκευασία, αλλά το αίτημά σας είναι επίσης διαθέσιμο.
Για παράδειγμα:
Α.Ονομασία εταιρείας
Β.Ακαθάριστο/καθαρό βάρος
Γ.Τύπος ινών
D.Μέρος καλωδίου
Γενικές ερωτήσεις
1-Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε ο κατασκευαστής με 10 χρόνια εμπειρίας, είμαστε εξειδικευμένοι στην έρευνα, την ανάπτυξη και την παραγωγή
Το εργοστάσιο μας είναι στην πόλη Guangzhou, καλωσορίστε μας!
2- Για την ποιότητα;
Θα παραδώσουμε πριν δοκιμάσουμε κάθε ίνα όταν τελειώσει η παραγωγή.
Μετά την επιβεβαίωση της τιμής, μπορείτε να ζητήσετε δωρεάν δείγματα για να ελέγξετε την ποιότητά μας.
3Μπορείτε να δεχτείτε μικρές παραγγελίες;
Υποστηρίζουμε τα νέα έργα των πελατών μας, καθώς γνωρίζουμε ότι οι επιχειρήσεις είναι πάντα από μικρές παραγγελίες.
4-Ποιο είναι το χρόνο παράδοσης;
Συνήθως περίπου 3-7 εργάσιμες ημέρες, εξαρτάται κυρίως από την ποσότητα της παραγγελίας.
Αλλά βεβαιωθείτε ότι θα τακτοποιήσουμε τα αγαθά σας αμέσως μετά την πληρωμή σας.
5Μπορείτε να δεχτείτε την υπηρεσία OEM;
Ναι, καλωσορίζουμε την υπηρεσία OEM. Μπορούμε να εκτυπώσουμε το λογότυπό σας στο προϊόν. Κάθε ιδέα από εσάς είναι διαθέσιμη.
