Single Jacket ADSS Outdoor Aerial Fiber Optic Cable 100m Span
Single Jacket ADSS Outdoor Aerial Fiber Optic Cable 100m Span
Μονό μπουφάν ADSS Υπαίθριο Εναέριο Οπτικό Καλώδιο 100m Άνοιγμα Single Jacket ADSS Outdoor Aerial Fiber Optic Cable 100m Span Single Jacket ADSS Outdoor Aerial Fiber Optic Cable 100m Span Single Jacket ADSS Outdoor Aerial Fiber Optic Cable 100m Span
Επικοινωνήστε

Μονό μπουφάν ADSS Υπαίθριο Εναέριο Οπτικό Καλώδιο 100m Άνοιγμα

Ποσότητα παραγγελίας min : 1 χιλιόμετρο Συσκευασία λεπτομέρειες : Γεννημένο από ξύλο
Χρόνος παράδοσης : 5-8 εργάσιμες ημέρες Όροι πληρωμής : Εγγρ. Πίστωση, T/T, Western Union
Δυνατότητα προσφοράς : 4500KM το μήνα
Τόπος καταγωγής: Γκουάνγκτσοου, Κίνα Μάρκα: JQ/OEM
Πιστοποίηση: ISO9001 ROHS CE-EMC FCC SDOC Αριθμό μοντέλου: Adss-24B1

Λεπτομερής ενημέρωση
Τύπος ινών: YOFC ή Fiberhome κατά αίτηση Αριθμός ινών: 4 -144 πυρήνας
Χρώμα: Μαύρο, προσαρμοσμένο Μήκος: 2km ή προσαρμοσμένο μήκος
Υλικό Μπουφάν: MDPE/HDPE ή AT Όνομα: Καλώδιο οπτικών ινών ADSS
Μέλος της Δύναμης: Κεντρικό μέλος δύναμης FRP Θερμοκρασία Λειτουργίας: -40 ~ +60 Γ
Σπάν: 50/100/200/300/400m Εγκατάσταση: Αυτοεφοδιαστικό αεροδρόμιο
Εξωτερική κάλυψη: ΠΕ Δομή καλωδίων: Χαλαρός σωλήνας ή κορδέλα
Αριθμός πυρήνων: 2-144 πυρήνας Όνομα καλωδίων: Εναέριο καλώδιο οπτικών ινών ADSS
Χρώμα καλωδίου: μαύρο Μέθοδος εγκατάστασης: Αεροπορική
Υφάσματα από αραμίδιο: Ναι Πρότυπο καλωδίων: Καλώδιο οπτικών ινών ADSS
Υλικό δύναμης: Kevlar αριθμός δύναμης: FRP, Kevlar Aramid Νήματα
Τύπος καλωδίου: Πλήρως διηλεκτρική αυτοσυντήρηση Υλικό κάλυψης: PE/AT
Μέλος της Δύναμης: Άλλα νήματα Χρόνος ανελκυστήρων: 25 χρόνια
Εφαρμογή: Επικοινωνία μεγάλων αποστάσεων ή Δίκτυο πρόσβασης
Επισημαίνω:

Διάταξη 1 - Διάταξη 2

,

Εξωτερικό καλώδιο οπτικών ινών ADSS

,

100m διάστημα ADSS οπτικό καλώδιο ινών

Περιγραφή προϊόντων

Καλώδιο επικοινωνίας 24 πυρήνων ΑΤ/ΠΕ ADSS

Όλα Διοηλεκτρικά Υποστηρίζοντας 24 Κέντρα ADSS Φυτικό Οπτικό Καλώδιο με 100m Span



Περιγραφή του προϊόντος

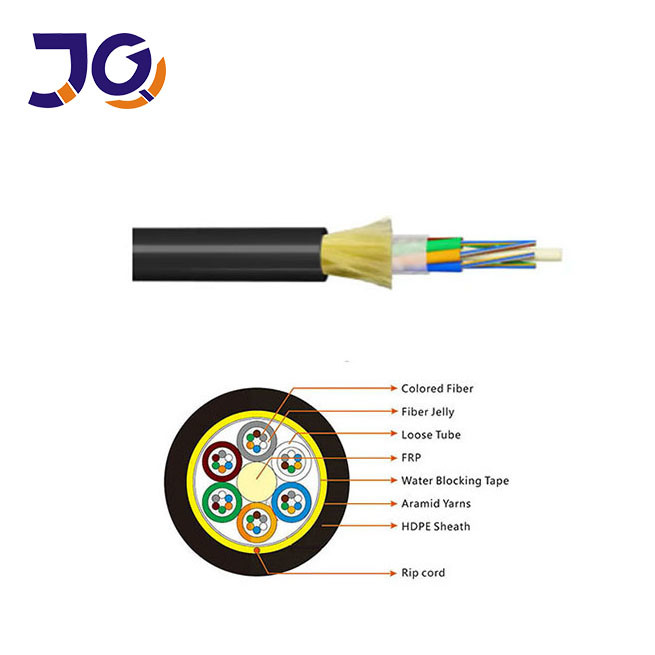

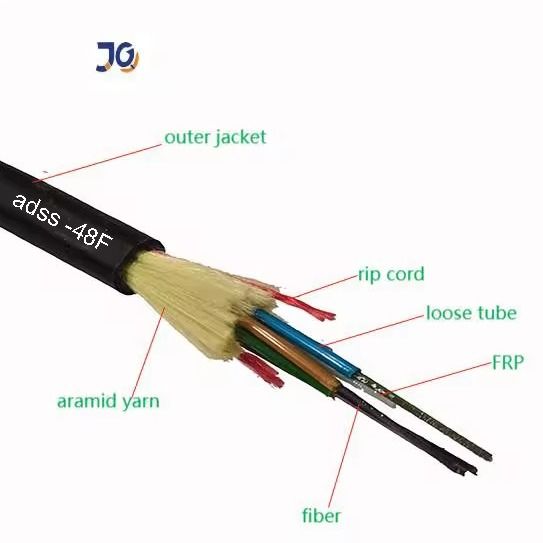

Το καλώδιο ADSS υιοθετεί μια χαλαρή δομή ράβδου σωλήνα. 250μm ίνες στεγάζονται σε χαλαρούς σωλήνες που κατασκευάζονται από πλαστικά υλικά υψηλής ανάλυσης, τα οποία είναι γεμάτα με πηκτικό τζελ.Μαζί με ράβδους πλήρωσης, είναι ελικοειδώς εγκλωβισμένα γύρω από έναν κεντρικό μη μεταλλικό πυρήνα αντοχής από ενισχυμένο με ίνες πλαστικό (FRP), σχηματίζοντας μια συμπαγή κυκλική δομή καλωδίων.Στη συνέχεια, ο πυρήνας γεμίζει με μια προστατευτική ένωση και περιβάλλεται από ένα λεπτό εσωτερικό περίβλημα πολυαιθυλενίου (PE)Ένα στρώμα νήματος αραμίδας εφαρμόζεται πάνω από το εσωτερικό περίβλημα για να παρέχει πρόσθετη αντοχή σε έλξη.



Μονό μπουφάν ADSS Υπαίθριο Εναέριο Οπτικό Καλώδιο 100m Άνοιγμα 0

Μονό μπουφάν ADSS Υπαίθριο Εναέριο Οπτικό Καλώδιο 100m Άνοιγμα 1



Χαρακτηριστικά

Για να εξασφαλιστεί εξαιρετική ευελιξία, αντοχή σε συντριβή και υδρατμική απόδοση, το καλώδιο διαθέτει πλήρη γέμιση πυρήνα και υδατοκλείσιμο τζελ μέσα στους χαλαρούς σωλήνες.Προσφέρει αξιόπιστη μηχανική αντοχή και σταθερή απόδοση σε διάφορες θερμοκρασίεςΟι χαλαροί σωλήνες είναι κατασκευασμένοι από υλικό υψηλής αντοχής, ανθεκτικό στην υδρόλυση, ενώ μια ειδικά διαμορφωμένη ένωση πλήρωσης παρέχει απαραίτητη προστασία των ινών.Ένα μόνο στύλο FRP χρησιμεύει ως το κεντρικό μη μεταλλικό στοιχείο αντοχής.



Εφαρμογή

Κατάλληλη για μέθοδο εναέριας διάθεσης

Αποθήκευση / θερμοκρασία λειτουργίας: -40°C~+70°C




Οπτικά χαρακτηριστικά

Άρθρα Μονάδα Προδιαγραφές
G652D
Διάμετρο πεδίου λειτουργίας 1310nm Εμ... 9.2±0.4
1550nm Εμ... 10.4±0.5
Διάμετρος επικάλυψης Εμ... 124.8±0.7
Μη κυκλική επικάλυψη %  ≤0.7
Λάθος συγκεντρωτικότητας της επένδυσης πυρήνα Εμ...  ≤0.5
Διάμετρος επικάλυψης Εμ... 245±5
Μη κυκλική επικάλυψη %  ≤6.0
Λάθος συγκεντρωτικότητας επικάλυψης Εμ...  ≤12
μήκος κύματος διακοπής καλωδίου nm acc≤1260
Αδυνάμωση (μέγιστη) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22







Τεχνικά δεδομένα



Πεδίο: 100 μέτρα



κάτω από 110kv



24 πυρήνες



διαρθρωτική

παράμετρος



Κεντρικά στοιχεία αντοχής: FRP



Διάμετρος: 1,5 mm



Ελεύθερος σωλήνας (γεμισμένος με ζελέ)



Εξωτερική διάμετρος:1.8mm



Εσωτερική κάλυψη PE



Μονάδα: 0,9 mm



εξωτερική κάλυψη PE



Δάχος:1.8mm



Τεχνική

παράμετρος



εξωτερική διάμετρος του καλωδίου

100,0 mm



περιοχή της διατομής του καλωδίου



950,03 mm2



Μοντέλο ινών



G.652D



Βάρος του καλωδίου



85 kg/km



Δυνατότητα τράβηξης (RTS)



10 kn



Ελάχιστη επιτρεπόμενη τάση (MAT)



4kn



ΕΔΣ



3.2kn



Μοδούλος Γιουνγκ



70,8 kn/mm2



Συντελεστής θερμικής διαστολής



1.810-6/°C



Αντίσταση Cruss



Μακροπρόθεσμα: 100 n/100 mm



βραχυπρόθεσμα:2200 n/100 mm



Ακτίνα κάμπωσης



Διάρκεια (όταν τρέχει) 220 mm



Σύντομη διάρκεια (κατά την τοποθέτηση) 360 mm



4-144 πυρήνας ADSS οπτικό καλώδιο ινών

Φυτικές ίνες

Μετρητής

 Δομή

Φυτικές ίνες

ανά σωλήνα

Ελαφρύ σωλήνα

διάμετρος

(μμ)

Διάμετρος CSM

/διάμετρος πλακέτας (mm)

Ονομαστικό πάχος

από εξωτερικό μπουφάν (mm)

Διάμετρος καλωδίου

(μμ)

Καλώδιο

Βάρος

(kg/km)
4 1+6 4 2.0±0.1 2.3/2.3 1.7 10.5±0.5 81
6 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 81
8 1+6 4 2.0±0.1 2.3/2.3 1.7 10.5±0.5 82
12 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 82
24 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 83
36 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 84
48 1+6 12 2.2±0.1 2.6/2.6 1.7 11.1±0.5 93
72 1+6 12 2.2±0.1 2.6/2.6 1.7 11.1±0.5 95
96 1+8 12 2.2±0.1 3.0/3.9 1.7 12.5±0.5 122
144 1+12 12 2.2±0.1 3.5/6.4 1.7 15.5±0.5 185





Λεπτομέρειες συσκευασίας

Εξαγωγή ξύλινο τύμπανο, το κανονικό μήκος αποστολής του καλωδίου θα είναι 2 ή 3 χλμ.
Άλλα μήκη είναι επίσης διαθέσιμα εάν απαιτείται από τον αγοραστή.

Τύπος καλωδίου Ντραμς
Υψόμετρο (mm) Διάμετρο (mm) Εσωτερική διάμετρος (mm)

Διάρκεια

(χλμ.)

 Τύπος τύμπου
ADSS-4 900 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-6 900 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-8 900 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-12 900 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-24 900 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-36 900 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-48 950 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-72 950 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-96 1000 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-144 1200 760 500 2 Τάμπανο από ξύλο συνθετικό

Σημείωση: Συνήθως επισυνάπτουμε μόνο την έκθεση δοκιμής στην συσκευασία, αλλά το αίτημά σας είναι επίσης διαθέσιμο.
Για παράδειγμα:
Α.Ονομασία εταιρείας
Β.Ακαθάριστο/καθαρό βάρος
Γ.Τύπος ινών
D.Μέρος καλωδίου

Μονό μπουφάν ADSS Υπαίθριο Εναέριο Οπτικό Καλώδιο 100m Άνοιγμα 2





Γενικές ερωτήσεις

1Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε ένας επαγγελματίας κατασκευαστής με πάνω από 10 χρόνια εμπειρίας, που ειδικεύεται στην έρευνα και ανάπτυξη και την παραγωγή καλωδίων οπτικών ινών, καλωδίων πτώσης, καλωδίων ελαστικών και πολλά άλλα.Το εργοστάσιό μας βρίσκεται στο Guangzhou. Είστε ευπρόσδεκτοι να μας επισκεφθείτε..

2Πώς εξασφαλίζεται η ποιότητα του προϊόντος;
Μετά την επιβεβαίωση της τιμής, μπορείτε να ζητήσετε δωρεάν δείγματα για να αξιολογήσετε την ποιότητά μας.

3Δέχεστε μικρές παραγγελίες;
Ναι, υποστηρίζουμε μικρές παραγγελίες, ειδικά για νέα έργα.

4Ποιο είναι το χρόνο παράδοσης;
Συνήθως 3-7 εργάσιμες ημέρες, ανάλογα με την ποσότητα της παραγγελίας.

5Προσφέρετε υπηρεσίες OEM;
Μπορούμε να εκτυπώσουμε το λογότυπό σας και να προσαρμόσουμε τα προϊόντα με βάση τις ιδέες σας.
