Περιγραφή προϊόντων

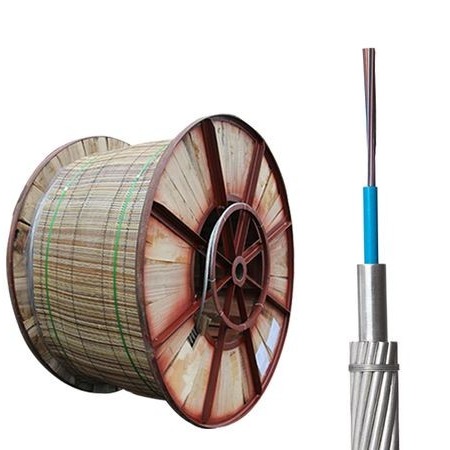

Επισκόπηση Προϊόντος Οπτικού Καλωδίου Ίνας OPGW
Καλώδιο OPGW (Οπτικό Καλώδιο Γείωσης Ισχύος) συνδυάζει οπτικές ίνες με το εναέριο καλώδιο γείωσης των γραμμών μεταφοράς υψηλής τάσης, επιτρέποντας ταυτόχρονη ηλεκτρική γείωση και οπτική επικοινωνία εντός ενός μόνο καλωδίου. Αυτό το σχεδιασμός διπλής λειτουργίας ενισχύει την αξιοπιστία του συστήματος, απλοποιεί την υποδομή και μειώνει το κόστος κατασκευής. Με τη δομή ενισχυμένη με μέταλλο, τα καλώδια OPGW είναι ισχυρά, ανθεκτικά και αντιστέκονται σε σκληρές περιβαλλοντικές συνθήκες.
Βασικά Χαρακτηριστικά & Πλεονεκτήματα
-
Προηγμένη Προστασία: Σωλήνες από ανοξείδωτο χάλυβα γεμάτοι με ενώσεις που εμποδίζουν το νερό προστατεύουν τις οπτικές ίνες από την υγρασία και τη φυσική ζημιά.
-
Υψηλή Αντοχή & Συμπαγής Σχεδιασμός: Προσφέρει εξαιρετική αντοχή σε εφελκυσμό και δομική συμπαγή, κατάλληλη για εγκαταστάσεις μεγάλου εύρους σε εξωτερικούς χώρους και ακραία περιβάλλοντα.
-
Ελάχιστες Ηλεκτρομαγνητικές Παρεμβολές: Μειώνει τις παρεμβολές μεταξύ των σημάτων επικοινωνίας και των ρευμάτων βραχυκυκλώματος στα συστήματα ισχύος.
-
Εύκολη Εγκατάσταση: Συμβατό με τυπικές προδιαγραφές καλωδίων γείωσης, ιδανικό για νέες κατασκευές και έργα αντικατάστασης.
Εφαρμογές & Οφέλη
Τα καλώδια OPGW είναι απαραίτητα για έξυπνα δίκτυα και σύγχρονες υποδομές κοινής ωφέλειας, παρέχοντας μια αξιόπιστη ραχοκοκαλιά επικοινωνίας ενσωματωμένη στις γραμμές μεταφοράς ισχύος. Επιτρέπουν:
-
Παρακολούθηση σε πραγματικό χρόνο και ανίχνευση σφαλμάτων
-
Μετάδοση δεδομένων υψηλής ταχύτητας σε μεγάλες αποστάσεις
-
Βελτιωμένη απόδοση δικτύου και μειωμένος χρόνος διακοπής λειτουργίας
Με εξαιρετική αντοχή σε κεραυνούς, φορτία ανέμου και διακυμάνσεις θερμοκρασίας, τα καλώδια OPGW είναι μια προτιμώμενη λύση για τις επιχειρήσεις κοινής ωφέλειας που επιδιώκουν να εκσυγχρονίσουν τα δίκτυα αποτελεσματικά ελαχιστοποιώντας παράλληλα τη διακοπή και το κόστος της εγκατάστασης.
Εφαρμογή και Δομή Οπτικού Καλωδίου Ίνας OPGW
Εφαρμογές:
Τα καλώδια OPGW (Οπτικό Καλώδιο Γείωσης Ισχύος) χρησιμοποιούνται κυρίως για επικοινωνία γραμμής ισχύος, ενσωματωμένα με συστήματα προστασίας ρελέ, αυτόματου ελέγχου, και εγκατεστημένα παράλληλα με γραμμές μεταφοράς υψηλής τάσης. Είναι ιδανικά για νέα έργα εναέριων γραμμών ισχύος, συμπεριλαμβανομένων μεταφοράς εξαιρετικά υψηλής τάσης (UHV), παρέχοντας και τα δύο δυνατότητα επικοινωνίας και προστασία από κεραυνούς με ασφαλή αγωγή ρευμάτων βραχυκυκλώματος.
Δομή:

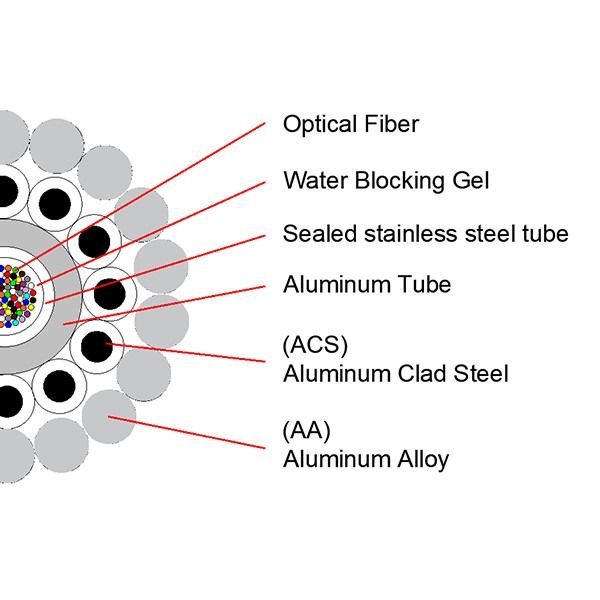

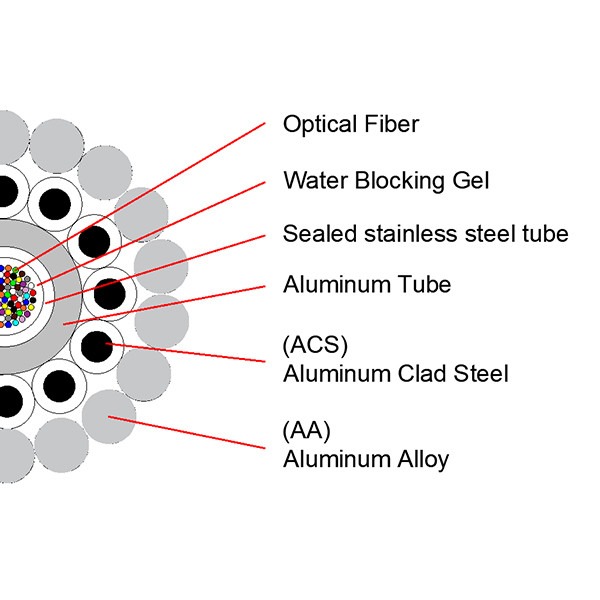

Το συστραμμένο οπτικό καλώδιο γείωσης είναι κατασκευασμένο από δύο ή τρία στρώματα συρμάτων από χάλυβα με επένδυση αλουμινίου (ACS), ή έναν συνδυασμό ACS και συρμάτων από κράμα αλουμινίου, προσφέροντας μηχανική αντοχή, ανθεκτικότητα και ηλεκτρική απόδοση. Ο τυπικός σχεδιασμός διαθέτει ένα κεντρικό σωλήνα από ανοξείδωτο χάλυβα που στεγάζει τις οπτικές ίνες, καλυμμένο με αλουμίνιο για πρόσθετη προστασία.
Τεχνικές Προδιαγραφές:
-
Τύποι Ίνας: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Αριθμός Πυρήνων Ίνας: Έως 96 πυρήνες
-
Εύρος Τάσης: Κατάλληλο για γραμμές ισχύος με ονομαστική έως 110 kV και κάτω
-
Χαρακτηριστικά Σχεδιασμού: Κεντρικός σωλήνας από ανοξείδωτο χάλυβα, κάλυμμα αλουμινίου, υψηλή αντοχή σε εφελκυσμό, αδιαβροχοποίηση, αντοχή στη διάβρωση και την υπεριώδη ακτινοβολία
Οφέλη:
-
Συνδυάζει μετάδοση ισχύος υψηλής τάσης με οπτική επικοινωνία σε ένα καλώδιο
-
Εξασφαλίζει αξιόπιστη μετάδοση δεδομένων σε μεγάλες αποστάσεις για εφαρμογές τηλεπικοινωνιών και έξυπνων δικτύων
-
Παρέχει μηχανική προστασία, αντοχή σε κεραυνούς και ανθεκτικότητα για εξωτερικά περιβάλλοντα και περιβάλλοντα υψηλής καταπόνησης
Παράμετρος
OPGW με σωλήνα αλουμινίου PBT
| Προδιαγραφή |
Αριθμός Ίνας |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS(KN) |
Βραχυκύκλωμα (KA2s) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |

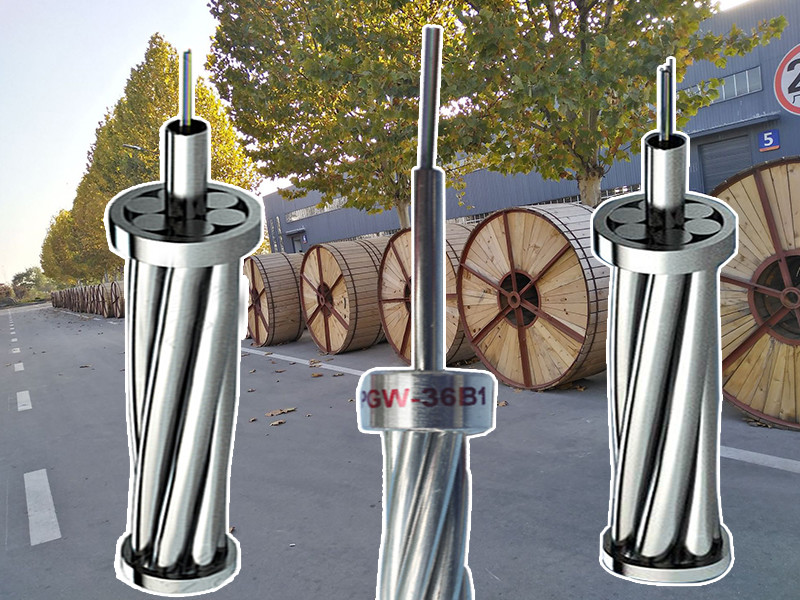

Τυπικά Σχέδια OPGW από Συστραμμένο Σωλήνα από Ανοξείδωτο Χάλυβα
Τυπικός σχεδιασμός για Διπλό Στρώμα:
| Προδιαγραφή |
Αριθμός Ίνας |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS(KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Τυπικός σχεδιασμός για Τρία Στρώματα:
| Προδιαγραφή |
Αριθμός Ίνας |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS(KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Τυπικά Σχέδια OPGW Κεντρικού Σωλήνα από Ανοξείδωτο Χάλυβα με Επένδυση AL
Τυπικός Σχεδιασμός για Μονό Στρώμα
| Προδιαγραφή |
Αριθμός Ίνας |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS(KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Τυπικός Σχεδιασμός για Διπλό Στρώμα
| Προδιαγραφή |
Αριθμός Ίνας |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS(KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Τυπικά Σχέδια OPGW Κεντρικού Χαλαρού Σωλήνα από Ανοξείδωτο Χάλυβα
Τυπικός σχεδιασμός για Μονό Στρώμα:
| Προδιαγραφή |
Αριθμός Ίνας |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Τυπικός σχεδιασμός για Διπλό Στρώμα:
| Προδιαγραφή |
Αριθμός Ίνας |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
Συχνές Ερωτήσεις:
1. Είστε κατασκευαστής ή εμπορική εταιρεία?
Είμαστε ένας επαγγελματίας κατασκευαστής οπτικών καλωδίων με πάνω από 10 χρόνια εμπειρίας, που ειδικεύεται στην έρευνα, ανάπτυξη και παραγωγή οπτικών καλωδίων, καλωδίων πτώσης, patch cords και συναφών προϊόντων. Το εργοστάσιό μας βρίσκεται στην πόλη Guangzhou, Κίνα, και είστε θερμά ευπρόσδεκτοι να μας επισκεφθείτε.
2. Πώς διασφαλίζετε την ποιότητα των προϊόντων?
Κάθε ίνα ελέγχεται προσεκτικά πριν από την παράδοση για να εγγυηθεί η ποιότητα και η απόδοση. Μετά την επιβεβαίωση της τιμής, μπορείτε να ζητήσετε δωρεάν δείγματα για να ελέγξετε τα πρότυπά μας.
3. Μπορείτε να δεχτείτε μικρές παραγγελίες?
Ναι, υποστηρίζουμε μικρές παραγγελίες και δοκιμαστικά έργα, κατανοώντας ότι η επιχείρηση συχνά ξεκινά με αρχικές μικρότερες ποσότητες.
4. Ποιος είναι ο τυπικός χρόνος παράδοσης?
Η παράδοση διαρκεί συνήθως 3–7 εργάσιμες ημέρες, ανάλογα με την ποσότητα της παραγγελίας. Διασφαλίζουμε την άμεση αποστολή μόλις λάβουμε την πληρωμή.
5. Παρέχετε υπηρεσίες OEM και προσαρμογής?
Ναι, προσφέρουμε υπηρεσίες OEM και ODM. Το λογότυπό σας μπορεί να εκτυπωθεί στα προϊόντα και μπορούμε να φιλοξενήσουμε διάφορα αιτήματα προσαρμογής για να καλύψουμε τις ανάγκες του έργου σας.
