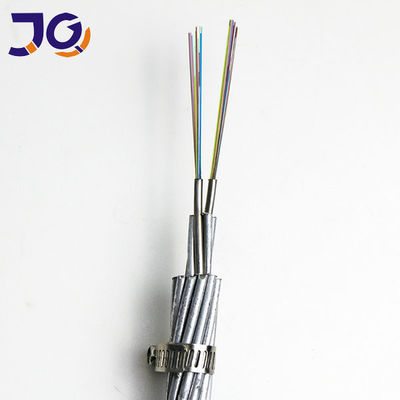

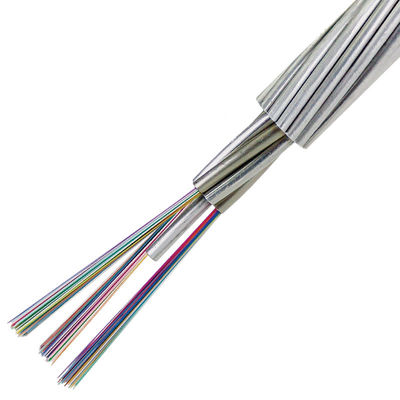

Οπτικό Καλώδιο Γείωσης OPGW για Επικοινωνίες Μεταφοράς Ηλεκτρικής Ενέργειας
Εισαγωγή Προϊόντος:
Το OPGW είναι ένα καλώδιο γείωσης με ενσωματωμένες οπτικές ίνες για εναέριες γραμμές ηλεκτρικής ενέργειας, συνδυάζοντας γείωση, προστασία από κεραυνούς και επικοινωνίες υψηλής ταχύτητας σε ένα καλώδιο.
Βασικά Χαρακτηριστικά:
-
Ισχυρή προστασία με αδιάβροχο σωλήνα από ανοξείδωτο χάλυβα
-
Υψηλή αντοχή σε εφελκυσμό για σκληρά περιβάλλοντα
-
Σταθερή ηλεκτρική απόδοση
-
Εύκολη εγκατάσταση και αντικατάσταση
-
Διπλή λειτουργία για ηλεκτρική ενέργεια και επικοινωνίες
Εφαρμογές:
Επισκόπηση Καλωδίου OPGW
Κύριες Λειτουργίες
Τα καλώδια OPGW εφαρμόζονται κυρίως σε συστήματα επικοινωνιών ηλεκτρικής ενέργειας, συνεργαζόμενα με αξεσουάρ για προστασία ρελέ, αυτόματο έλεγχο και μετάδοση δεδομένων. Εγκαθίστανται παράλληλα με γραμμές ηλεκτρικής ενέργειας υψηλής τάσης, συνδυάζοντας οπτικές επικοινωνίες και λειτουργίες γείωσης.
Δομή
Το καλώδιο γείωσης με οπτικές ίνες (OPGW) κατασκευάζεται με δύο ή τρία στρώματα από χαλύβδινες συρμάτινες επικαλυμμένες με αλουμίνιο (ACS), ή ένα μείγμα από σύρματα ACS και κράματος αλουμινίου. Αυτός ο σχεδιασμός είναι βελτιστοποιημένος για να καλύπτει τις κοινές δομικές και μηχανικές απαιτήσεις των γραμμών μεταφοράς ηλεκτρικής ενέργειας.
Προδιαγραφές Οπτικών Ινών
-
Προαιρετικοί τύποι οπτικών ινών: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Αριθμός οπτικών ινών: Έως 96 πυρήνες
Ηλεκτρικό Εύρος & Εύρος Εφαρμογής
-
Κατάλληλο για γραμμές ηλεκτρικής ενέργειας με επίπεδα τάσης 110KV και κάτω
-
Ευρέως εφαρμόσιμο σε νέες εναέριες γραμμές μεταφοράς
-
Ικανό να μεταφέρει μεγάλο αριθμό οπτικών ινών για συστήματα UHV (Εξαιρετικά Υψηλής Τάσης)
-
Παρέχει προστασία από κεραυνούς και μεταφέρει με ασφάλεια ρεύμα σφάλματος βραχυκυκλώματος
Τυπικός Σχεδιασμός
Κεντρική δομή σωλήνα από ανοξείδωτο χάλυβα επικαλυμμένο με αλουμίνιο, εξασφαλίζοντας εξαιρετική προστασία των οπτικών ινών, μηχανική αντοχή και μακροπρόθεσμη αξιοπιστία.
Παράμετρος

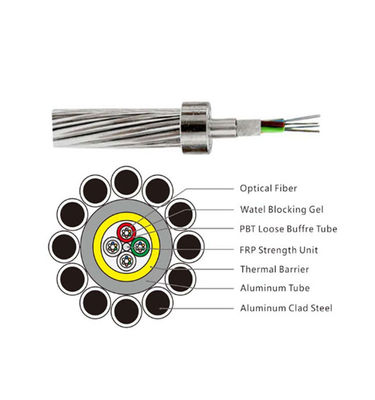

OPGW με Σωλήνα Αλουμινίου PBT
| Προδιαγραφή |
Αριθμός Οπτικών Ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Βραχυκύκλωμα (KA2s) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Τυπικοί Σχεδιασμοί Καλωδίων OPGW με Σωλήνα από Ανοξείδωτο Χάλυβα
Τυπικός σχεδιασμός για Διπλό Στρώμα:
| Προδιαγραφή |
Αριθμός Οπτικών Ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Τυπικός σχεδιασμός για Τρία Στρώματα:
| Προδιαγραφή |
Αριθμός Οπτικών Ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Τυπικοί Σχεδιασμοί Καλωδίων OPGW με Κεντρικό Σωλήνα από Ανοξείδωτο Χάλυβα Επικαλυμμένο με Αλουμίνιο
Τυπικός Σχεδιασμός για Μονό Στρώμα
| Προδιαγραφή |
Αριθμός Οπτικών Ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Τυπικός Σχεδιασμός για Διπλό Στρώμα
| Προδιαγραφή |
Αριθμός Οπτικών Ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Τυπικοί Σχεδιασμοί Καλωδίων OPGW με Κεντρικό Χαλαρό Σωλήνα από Ανοξείδωτο Χάλυβα
Τυπικός σχεδιασμός για Μονό Στρώμα:
| Προδιαγραφή |
Αριθμός Οπτικών Ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Τυπικός σχεδιασμός για Διπλό Στρώμα:
| Προδιαγραφή |
Αριθμός Οπτικών Ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
Συχνές Ερωτήσεις για Καλώδια OPGW
Ε1: Τι είναι το καλώδιο OPGW;
A: Το OPGW είναι ένα καλώδιο γείωσης με ενσωματωμένες οπτικές ίνες για γραμμές ηλεκτρικής ενέργειας, συνδυάζοντας προστασία και επικοινωνία.
Ε2: Ποια είναι τα κύρια οφέλη του;
A: Προσφέρει γείωση, προστασία από κεραυνούς και μετάδοση δεδομένων σε ένα καλώδιο.
Ε3: Μπορεί να αντικαταστήσει υπάρχοντα καλώδια γείωσης;
A: Ναι, το OPGW μπορεί να αντικαταστήσει απευθείας τα παραδοσιακά καλώδια γείωσης.
Ε4: Είναι ανθεκτικό για εξωτερική χρήση;
A: Ναι, έχει υψηλή αντοχή και ισχυρή αντίσταση στις καιρικές συνθήκες και τις μηχανικές καταπονήσεις.
Ε5: Πού χρησιμοποιείται το OPGW;
A: Χρησιμοποιείται σε γραμμές μεταφοράς, υποσταθμούς και συστήματα έξυπνου δικτύου.
