Σύνοψη καλωδίου OPGW
Βασικά χαρακτηριστικά και πλεονεκτήματα
-
Ανώτερη προστασία:Ο σωλήνας από ανοξείδωτο χάλυβα με ενώσεις που εμποδίζουν το νερό προστατεύει τις ίνες από την υγρασία και την πίεση.
-
Υψηλή αντοχή:Ο μικρός, ανθεκτικός σχεδιασμός αντιστέκεται στην ένταση και τα σκληρά περιβάλλοντα.
-
Εξαιρετική ηλεκτρική απόδοση:Ελαχιστοποιεί τις παρεμβολές στο δίκτυο ηλεκτρικής ενέργειας κατά τη διάρκεια σφαλμάτων.
-
Εύκολη εγκατάσταση:Είναι συμβατό με τα τυποποιημένα συστήματα γείωσης για άμεση αντικατάσταση.
-
Διπλή λειτουργία:Παρέχει γείωση και οπτική επικοινωνία ταυτόχρονα.
-
Ευρεία εφαρμογή:Ιδανικό για γραμμές μεταφοράς ενέργειας, υποσταθμούς και έξυπνα δίκτυα.
Βασικές λειτουργίες
Τα καλώδια OPGW εξυπηρετούν τα συστήματα επικοινωνίας ισχύος, υποστηρίζοντας την προστασία του ρελέ, τον αυτόματο έλεγχο και τη μετάδοση δεδομένων.ενσωματώνουν οπτική επικοινωνία και γείωση σε ένα σύστημα.

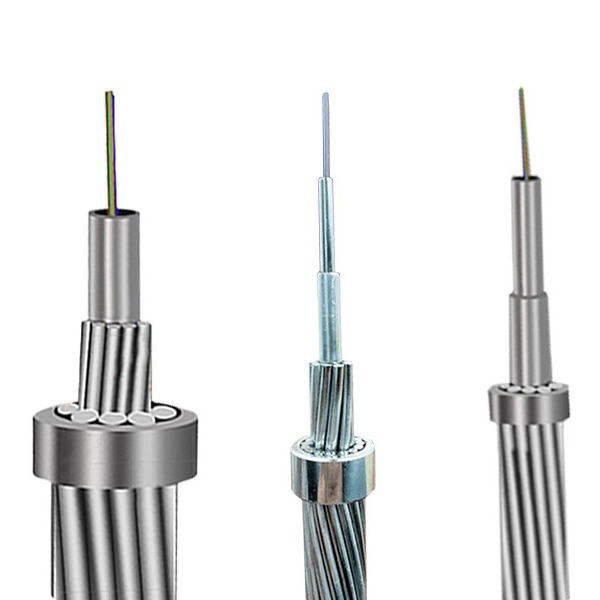

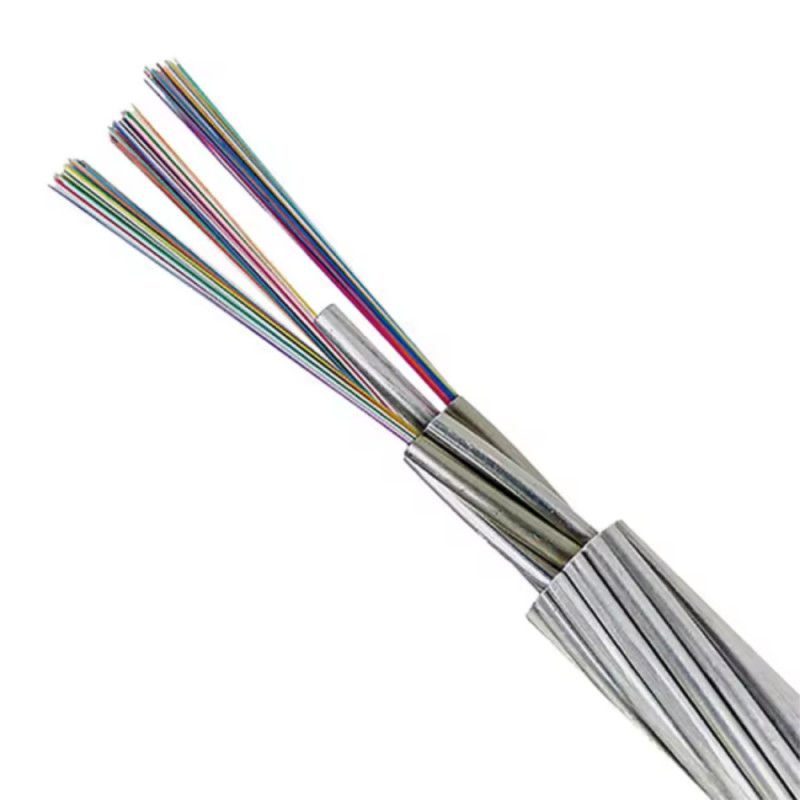

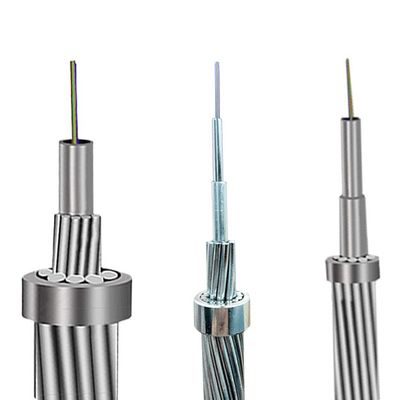

Δομή
Το OPGW είναι κατασκευασμένο από δύο ή τρία στρώματα καλωδίων από ατσάλι ή κράμα αλουμινίου που έχουν επικάλυψη με αλουμίνιο και έχει σχεδιαστεί για τις μηχανικές και δομικές απαιτήσεις των γραμμών μεταφοράς.
Προδιαγραφές ινών
-
Τύποι ινών: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Αριθμός ινών: έως 96 πυρήνες
Ηλεκτρικό & Πεδίο εφαρμογής
-
Για δίκτυα ηλεκτρικής ενέργειας ≤ 110KV και συστήματα UHV
-
Διορθωτικό για νέες εναέριες γραμμές μεταφοράς
-
Διευθύνει ρεύματα βραχυκυκλώματος και παρέχει προστασία από κεραυνό
Τυπικό Σχέδιο
Ο κεντρικός σωλήνας από ανοξείδωτο χάλυβα που καλύπτεται με αλουμίνιο εξασφαλίζει ισχυρές μηχανικές επιδόσεις, εξαιρετική προστασία των ινών και μακροχρόνια αξιοπιστία.
Παράμετρος
Πυροσβεστήρα OPGW με αλουμινένιο σωλήνα PBT
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
Τυπικά σχέδια OPGW για ράβδους σωλήνα από ανοξείδωτο χάλυβα
Τυπικός σχεδιασμός διπλού στρώματος:
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| ΟPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| ΟPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Τυπικός σχεδιασμός για Τρία στρώματα
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-232[343].0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116].5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Τυπικά σχέδια OPGW κεντρικού ατσάλινου σωλήνα καλυμμένου με AL
Τυπικό σχέδιο για μονοστρώμα
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Τυπικό σχέδιο για διπλό στρώμα
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Τυπικά σχέδια OPGW κεντρικού χαλαρού σωλήνα από ανοξείδωτο χάλυβα
Τυπικός σχεδιασμός για μονοστρώμα:
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 (((43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55).9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55).1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| ΟPGW-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Τυπικός σχεδιασμός διπλού στρώματος:
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Σύντομο κύκλωμα (KA2s) |
| ΟPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| ΟPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| ΟPGW-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
