Αρχική Σελίδα /Προϊόντα/Καλώδιο οπτικών ινών ADSS/SM G652D 72 Core ADSS Fiber Optic Cable 100 Span Single Jacket Aerial Self-Supporting Outdoor (Κύρια ADSS οπτική ίνα καλώδιο 100 σπαθίς με μονό μαντήλι)

SM G652D 72 Core ADSS Fiber Optic Cable 100 Span Single Jacket Aerial Self-Supporting Outdoor (Κύρια ADSS οπτική ίνα καλώδιο 100 σπαθίς με μονό μαντήλι)

1 χλμ.
MOQ
SM G652D 72 Core ADSS Fiber Optic Cable 100 Span Single Jacket Aerial Self-Supporting Outdoor (Κύρια ADSS οπτική ίνα καλώδιο 100 σπαθίς με μονό μαντήλι)
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Τύπος ινών: Μεμονωμένη λειτουργία ή λειτουργία πολλαπλών
Αρίθμηση ινών: 72 πυρήνας
Χρώμα: Μαύρος
Μήκος: 2χλμ ή προσαρμοσμένο μήκος
Μπουφάν: PE/HDPE/MDPE/AT
Όνομα: Καλώδιο οπτικών ινών 72 πυρήνα ADSS
Μέλος δύναμης: FRP (με PE αν απαιτείται) Γυάλινο νήμα
Εφαρμογή: Κεραία, εναέρια/ άμεση ταφή
Επισημαίνω:

SM G652D ADSS Υφασματικό οπτικό καλώδιο

,

72 πυρήνες εναέριου αυτοστήριξης καλωδίου

,

Καλώδιο εξωτερικής ινώδους ίνωσης με μονό μπουφάν
Βασικές πληροφορίες
Τόπος καταγωγής: Γκουανγκζού
Μάρκα: JQ/OEM/Customize
Πιστοποίηση: ISO9001 ROHS CE-EMC FCC SDOC
Αριθμό μοντέλου: ADSS-72B1
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Ξύλιμο τύμπανο
Χρόνος παράδοσης: 5-8 εργάσιμες
Όροι πληρωμής: L/C, T/T, Western Union
Περιγραφή προϊόντων

Εξωτερικό καλώδιο οπτικών ινών SM G652D ADSS 72 πυρήνων



Περιγραφή:

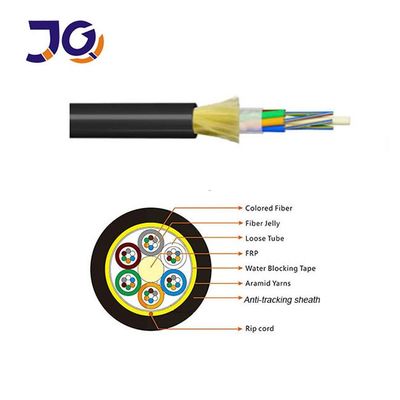

Δοχείο ADSS με χαλαρό σωλήνα με 250μm ίνες σε πλαστικά σωλήνες υψηλού μοδίου, γεμάτα με ανθεκτική στο νερό ένωση.Καλυμμένο με εσωτερική κάλυψη PE, νήματα αραμιδίου για ενίσχυση, και επιχρισμένα με εξωτερική κάλυψη PE ή AT.



Χαρακτηριστικά:

  • Εξαιρετικές μηχανικές και θερμοκρασιακές επιδόσεις

  • Υδρολυτικά ανθεκτικά χαλαροί σωλήνες υψηλής αντοχής

  • Η ανθεκτική στο νερό σύνθετη γέμιση προστατεύει τις ίνες

  • Ελαστικός και ανθεκτικός στη συντριβή σχεδιασμός

  • Κεντρική δύναμη FRP

  • Πλήρως γεμάτος πυρήνας καλωδίου για υδατοστεγή ακεραιότητα



Οπτικά χαρακτηριστικά

Άρθρα Μονάδα Προδιαγραφές
G652D
Διάμετρο πεδίου λειτουργίας 1310nm Εμ... 9.2±0.4
1550nm Εμ... 10.4±0.5
Διάμετρος επικάλυψης Εμ... 124.8±0.7
Μη κυκλική επικάλυψη % ≤0.7
Λάθος συγκεντρωτικότητας της επένδυσης πυρήνα Εμ... ≤0.5
Διάμετρος επικάλυψης Εμ... 245±5
Μη κυκλική επικάλυψη % ≤6.0
Λάθος συγκεντρωτικότητας επικάλυψης Εμ... ≤12
μήκος κύματος διακοπής καλωδίου nm acc≤1260
Αδυνάμωση (μέγιστη) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22

SM G652D 72 Core ADSS Fiber Optic Cable 100 Span Single Jacket Aerial Self-Supporting Outdoor (Κύρια ADSS οπτική ίνα καλώδιο 100 σπαθίς με μονό μαντήλι) 0

SM G652D 72 Core ADSS Fiber Optic Cable 100 Span Single Jacket Aerial Self-Supporting Outdoor (Κύρια ADSS οπτική ίνα καλώδιο 100 σπαθίς με μονό μαντήλι) 1

SM G652D 72 Core ADSS Fiber Optic Cable 100 Span Single Jacket Aerial Self-Supporting Outdoor (Κύρια ADSS οπτική ίνα καλώδιο 100 σπαθίς με μονό μαντήλι) 2



Τεχνικά δεδομένα



Πεδίο: 100 μέτρα



Τύπος καλωδίου



72 πυρήνες Single Jacket ADSS



διαρθρωτική

παράμετρος



Κεντρικά στοιχεία αντοχής: FRP



Διάμετρος: 2,1 mm



Ελεύθερος σωλήνας (γεμισμένος με ζελέ)



Εξωτερική διάμετρος:1.8mm



Εσωτερική κάλυψη PE



Μονάδα: 0,9 mm



εξωτερική κάλυψη PE



Δάχος:1.8mm



Τεχνική

παράμετρος



εξωτερική διάμετρος του καλωδίου



12.3mm



περιοχή της διατομής του καλωδίου



950,03 mm2



Μοντέλο ινών



G.652D



Βάρος του καλωδίου



145 kg/km



Δυνατότητα τράβηξης (RTS)



10 kn



Ελάχιστη επιτρεπόμενη τάση (MAT)



4kn



ΕΔΣ



3.2kn



Ε-μόδιος



12.1 kn/mm2



Συντελεστής θερμικής διαστολής



1.9 10-6/°C



Αντίσταση Cruss



Μακροπρόθεσμα: 100 n/100 mm



βραχυπρόθεσμα:2200 n/100 mm



Ακτίνα κάμπωσης



Διάρκεια (όταν τρέχει) 220 mm



Σύντομη διάρκεια (κατά την τοποθέτηση) 360 mm





Δομή και τεχνικές προδιαγραφές ADSS-SJ ((50-500m Span)



Σημ. Εξωτερικό

Διάμετρος

(μμ)



Σημείωση.Βάρος

χιλιοστά/χλμ)



Αναγνώριση. DailyMax.

Εργασία

Ένταση ((kN)



Μαξ

Επιτρεπόμενο

Εργασία

Εντάσεις

[kN]



Διακοπή

SΤραγκθ

(kN)



Δύναμη

Μέλος

ΚΑΣ.

(kN/mm2)



Μοντέλο

Ελαστικότητα

ΚΑΠ

kNmm2) [



Θέρμανση

Επέκταση

Συντελεστής

(X10-6/K)



Κατάλληλο

Μέτρο

ΑΠΙΚΠ



ΠΕ



ΑΤ







12.5



125



136



1.5



4



10



4.6



7.6



1.8



160



100



140



100



13.0



132



142



2.25



6



15



7.6



8.3



1.5



230



150



200



150



13.3



137



148



3.0



8



20



10.35



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



24



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



12



30



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



18



45



22.0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



53



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



26



60!



32.2



19.1



0.1



750



530



750



510



Εφαρμογή:

  • Διορθωτικό για την εναέρια εγκατάσταση

  • Θερμοκρασία λειτουργίας: -40°C έως +70°C

Συσκευή:

  • Εξαγωγή ξύλινου τύμπανου, τυποποιημένου μήκους 1·4 χλμ. (διαθέσιμα επιμέρους μήκη)

  • Προαιρετικές ενδείξεις: επωνυμία εταιρείας, βάρος, τύπος ινών, μήκος καλωδίου

  • Συμπεριλαμβάνεται η έκθεση δοκιμής

Γενικά ερωτήματα:

  1. Παρασκευαστής ή έμπορος;Είμαστε ένας κατασκευαστής με 10 χρόνια εμπειρίας σε καλώδια οπτικών ινών, καλώδια πτώσης και καλώδια επικάλυψης.

  2. Ποιότητα;Ολες οι ίνες δοκιμάζονται πριν από την παράδοση.

  3. Μικρές παραγγελίες;️ Αποδέχθηκε, υποστηρίζουμε νέα έργα.

  4. Χρόνος παράδοσης;Συνήθως 3-7 εργάσιμες ημέρες, ανάλογα με την ποσότητα.

  5. Υπηρεσία OEM;∆ιαθέσιμη, υποστήριξη εκτύπωσης λογότυπου και προσαρμοσμένων ιδεών.
