Αρχική Σελίδα /Προϊόντα/Καλώδιο οπτικών ινών ADSS/ADSS Υφασματικό Οπτικό Καλώδιο Όλο Διηλεκτρικό Αυτο-Υποστηριζόμενο 100m Span Εξωτερική Αεροπορική

ADSS Υφασματικό Οπτικό Καλώδιο Όλο Διηλεκτρικό Αυτο-Υποστηριζόμενο 100m Span Εξωτερική Αεροπορική

1 χλμ.
MOQ
ADSS Υφασματικό Οπτικό Καλώδιο Όλο Διηλεκτρικό Αυτο-Υποστηριζόμενο 100m Span Εξωτερική Αεροπορική
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Τύπος ινών: YOFC ή Fiberhome κατά αίτηση
Αρίθμηση ινών: 4 -144 πυρήνας
χρώμα: Μαύρο, προσαρμοσμένο
Υλικό σακακιού: PE/MDPE/HDPE ή AT
Ονομα: Καλώδιο οπτικών ινών ADSS
Μέλος δύναμης: Κεντρικό μέλος δύναμης FRP
Σπιθαμή: 50/100/200/300/400m
Εγκατάσταση: Αυτοεφοδιαστικό αεροδρόμιο
Επισημαίνω:

Εξωτερική κεραία με καλώδιο οπτικών ινών ADSS

,

όλα τα διηλεκτρικά καλώδια ινώδους ινώσεως που υποστηρίζουν τον εαυτό τους

,

Καλώδιο ADSS 100m μήκους
Βασικές πληροφορίες
Τόπος καταγωγής: Guangzhou, Κίνα
Μάρκα: JQ/OEM/Customize
Πιστοποίηση: ISO9001 ROHS CE-EMC FCC SDOC
Αριθμό μοντέλου: Adss-24B1
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Ξύλιμο τύμπανο
Χρόνος παράδοσης: 5-8 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ
Όροι πληρωμής: L/C, T/T, Western Union
Δυνατότητα προσφοράς: 4500KM το μήνα
Περιγραφή προϊόντων

ADSS Υφασματικό Οπτικό Καλώδιο Όλο Διηλεκτρικό Αυτο-Υποστηριζόμενο 100m Span Εξωτερική Αεροπορική

Χαρακτηριστικά

  • Ολοδιαλεκτρική αυτοφορούμενη σχεδίαση

  • Ισχυρές μηχανικές και θερμοκρασιακές επιδόσεις

  • Υδρολυτικά ανθεκτικό χαλαρό σωλήνα

  • 100% πυρήνας γεμάτος για αποκλεισμό νερού

  • Άλλα είδη από νήματα που χρησιμοποιούνται για την κατασκευή ή την κατασκευή σιδηροδρομικών οχημάτων

  • Εξαιρετική αντοχή στη συντριβή και ευελιξία

  • Κεντρική δύναμη FRP

Εφαρμογή

  • Αεροπορική εγκατάσταση (ADSS)

  • Αεροδιακλαδικές γραμμές επικοινωνίας μεγάλης διάρκειας

  • Επικοινωνία με ηλεκτρικές γραμμές όπου δεν επιτρέπονται μεταλλικά στοιχεία

Περιοχή θερμοκρασίας:-40°C ~ +70°C




Οπτικά χαρακτηριστικά

Άρθρα Μονάδα Προδιαγραφές
G652D
Διάμετρο πεδίου λειτουργίας 1310nm Εμ... 9.2±0.4
1550nm Εμ... 10.4±0.5
Διάμετρος επικάλυψης Εμ... 124.8±0.7
Μη κυκλική επικάλυψη %  ≤0.7
Λάθος συγκεντρωτικότητας της επένδυσης πυρήνα Εμ...  ≤0.5
Διάμετρος επικάλυψης Εμ... 245±5
Μη κυκλική επικάλυψη %  ≤6.0
Λάθος συγκεντρωτικότητας επικάλυψης Εμ...  ≤12
μήκος κύματος διακοπής καλωδίου nm acc≤1260
Αδυνάμωση (μέγιστη) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22







Τεχνικά δεδομένα



Πεδίο: 100 μέτρα



κάτω από 110kv



24 πυρήνες



διαρθρωτική

παράμετρος



Κεντρικά στοιχεία αντοχής: FRP



Διάμετρος: 1,5 mm



Ελεύθερος σωλήνας (γεμισμένος με ζελέ)



Εξωτερική διάμετρος:1.8mm



Εσωτερική κάλυψη PE



Μονάδα: 0,9 mm



εξωτερική κάλυψη PE



Δάχος:1.8mm



Τεχνική

παράμετρος



εξωτερική διάμετρος του καλωδίου

100,0 mm



περιοχή της διατομής του καλωδίου



950,03 mm2



Μοντέλο ινών



G.652D



Βάρος του καλωδίου



85 kg/km



Δυνατότητα τράβηξης (RTS)



10 kn



Ελάχιστη επιτρεπόμενη τάση (MAT)



4kn



ΕΔΣ



3.2kn



Μοδούλος Γιουνγκ



70,8 kn/mm2



Συντελεστής θερμικής διαστολής



1.810-6/°C



Αντίσταση Cruss



Μακροπρόθεσμα: 100 n/100 mm



βραχυπρόθεσμα:2200 n/100 mm



Ακτίνα κάμπωσης



Διάρκεια (όταν τρέχει) 220 mm



Σύντομη διάρκεια (κατά την τοποθέτηση) 360 mm



4-144 πυρήνας ADSS οπτικό καλώδιο ινών

Φυτικές ίνες

Μετρητής

 Δομή

Φυτικές ίνες

ανά σωλήνα

Ελαφρύ σωλήνα

διάμετρος

(μμ)

Διάμετρος CSM

/διάμετρος πλακέτας (mm)

Ονομαστικό πάχος

από εξωτερικό μπουφάν (mm)

Διάμετρος καλωδίου

(μμ)

Καλώδιο

Βάρος

(kg/km)
4 1+6 4 2.0±0.1 2.3/2.3 1.7 10.5±0.5 81
6 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 81
8 1+6 4 2.0±0.1 2.3/2.3 1.7 10.5±0.5 82
12 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 82
24 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 83
36 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 84
48 1+6 12 2.2±0.1 2.6/2.6 1.7 11.1±0.5 93
72 1+6 12 2.2±0.1 2.6/2.6 1.7 11.1±0.5 95
96 1+8 12 2.2±0.1 3.0/3.9 1.7 12.5±0.5 122
144 1+12 12 2.2±0.1 3.5/6.4 1.7 15.5±0.5 185





Λεπτομέρειες συσκευασίας

Εξαγωγή ξύλινο τύμπανο, το κανονικό μήκος αποστολής του καλωδίου θα είναι 2 ή 3 χλμ.
Άλλα μήκη είναι επίσης διαθέσιμα εάν απαιτείται από τον αγοραστή.

Τύπος καλωδίου Ντραμς
Υψόμετρο (mm) Διάμετρο (mm) Εσωτερική διάμετρος (mm)

Διάρκεια

(χλμ.)

 Τύπος τύμπου
ADSS-4 900 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-6 900 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-8 900 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-12 900 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-24 900 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-36 900 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-48 950 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-72 950 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-96 1000 760 500 2 Τάμπανο από ξύλο συνθετικό
ADSS-144 1200 760 500 2 Τάμπανο από ξύλο συνθετικό

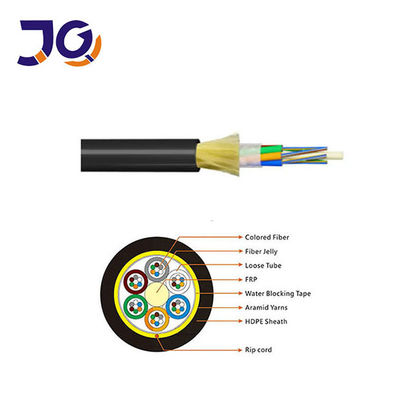

ADSS Υφασματικό Οπτικό Καλώδιο Όλο Διηλεκτρικό Αυτο-Υποστηριζόμενο 100m Span Εξωτερική Αεροπορική 0

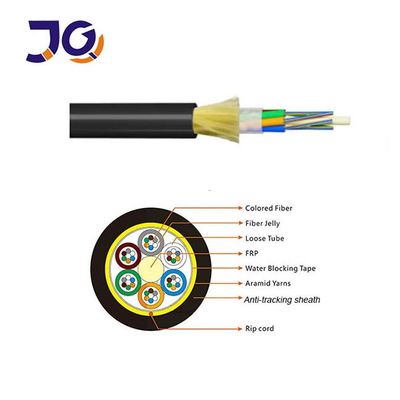

ADSS Υφασματικό Οπτικό Καλώδιο Όλο Διηλεκτρικό Αυτο-Υποστηριζόμενο 100m Span Εξωτερική Αεροπορική 1


Σημείωση: Συνήθως επισυνάπτουμε μόνο την έκθεση δοκιμής στην συσκευασία, αλλά το αίτημά σας είναι επίσης διαθέσιμο.
Για παράδειγμα:
Α.Ονομασία εταιρείας
Β.Ακαθάριστο/καθαρό βάρος
Γ.Τύπος ινών
D.Μέρος καλωδίου

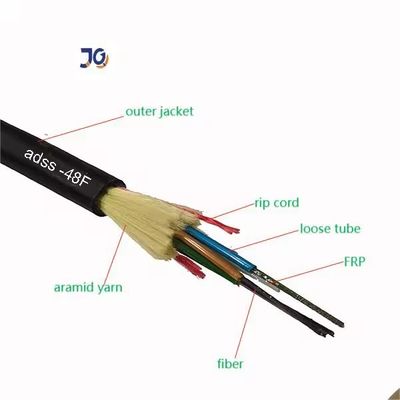

ADSS Υφασματικό Οπτικό Καλώδιο Όλο Διηλεκτρικό Αυτο-Υποστηριζόμενο 100m Span Εξωτερική Αεροπορική 2





Γενικές ερωτήσεις



1Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε ένας επαγγελματίας κατασκευαστής με 10+ χρόνια εμπειρίας στην έρευνα και ανάπτυξη και την παραγωγή καλωδίου οπτικών ινών, καλωδίου πτώσης και καλωδίου επικάλυψης..



2Πώς είναι η ποιότητα των προϊόντων σας;
Όλες οι ίνες ελέγχονται 100% πριν από την παράδοση. Μετά την επιβεβαίωση της τιμής, μπορούν να παρέχονται δωρεάν δείγματα για αξιολόγηση της ποιότητας.



3Δέχεστε μικρές παραγγελίες;
Ναι, οι μικρές παραγγελίες είναι ευπρόσδεκτες.



4Ποιο είναι το χρόνο παράδοσης;
Συνήθως 3-7 εργάσιμες ημέρες ανάλογα με την ποσότητα της παραγγελίας.



5Προσφέρετε OEM υπηρεσία;
Μπορούμε να εκτυπώσουμε το λογότυπό σας στο προϊόν, και τα προσαρμοσμένα σχέδια είναι ευπρόσδεκτα.
