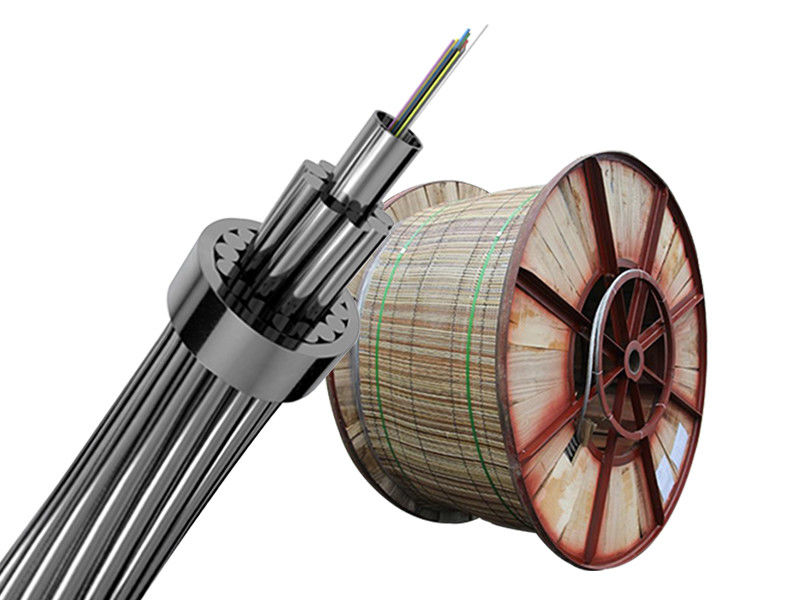

24 πυρήνες 48 πυρήνες Συστήματα ηλεκτρικής ενέργειας Οπτικό καλώδιο γείωσης

Ποσότητα παραγγελίας min : 5 χλμ Τιμή : 1680USD / km
Συσκευασία λεπτομέρειες : 1/2/3/4/5 χλμ σε ένα ξύλινο τύμπανο Χρόνος παράδοσης : 15 χρώματα
Όροι πληρωμής : Λ/Κ, Τ/Τ, Western Union Δυνατότητα προσφοράς : 50 χιλιόμετρα την ημέρα
Τόπος καταγωγής: Γκουανγκτόνγκ Κίνα Μάρκα: JQ/OEM
Πιστοποίηση: ISO9001/CE/ROHS Αριθμό μοντέλου: ΟPGW-24B1-86 ((87.6;55.8)

Λεπτομερής ενημέρωση

Διάμετρος καλωδίου: 12.4mm Υποστήριξη της διατομής: 86,4 χλστ
τμήμα καλωδίου AS: 68.8mm τμήμα του σωλήνα AL: 17.6mm
Τύπος ινών: Single Mode G652D Αριθμός ινών: 24 πυρήνας
Δομή: Unitube Εγκατάσταση: Σύστημα ισχύος
Εμπορικό σήμα ινών: Τα Corning/YOFC ή Τύπος ινών: G652D G655 G657
Επισημαίνω:

48 πυρήνες OPGW καλώδιο

,

24 πυρήνες OPGW καλώδιο

,

Καλώδιο επίγειων καλωδίων OPGW

Περιγραφή προϊόντων

Οπτικό καλώδιο γείωσης (OPGW)



Περιγραφή ενός OPGW



Το οπτικό καλώδιο OPGW πρέπει να τοποθετεί την οπτική ίνα στο καλώδιο εδάφους της υπερυψωμένης γραμμής μεταφοράς υψηλής τάσης για να σχηματίσει το δίκτυο επικοινωνίας οπτικών ινών στην γραμμή μεταφοράς.Αυτή η δομή έχει τις διπλές λειτουργίες του καλωδίου γείωσης και της επικοινωνίαςΤο οπτικό καλώδιο εδάφους είναι πιο αξιόπιστο, σταθερό και σταθερό λόγω της μεταλλικής συσκευασίας καλωδίου.σε σύγκριση με άλλες μεθόδους οπτικών καλωδίων, η περίοδος κατασκευής συντομεύεται και το κόστος της κατασκευής εξοικονομείται.



Χαρακτηριστικά και πλεονεκτήματα οπτικού καλωδίου OPGW

Χρησιμοποιώντας καλή τεχνολογία παραγωγής σωλήνων από ανοξείδωτο χάλυβα, ο σωλήνας είναι γεμάτος με ενώσεις που εμποδίζουν το νερό, οι οποίες μπορούν να προστατεύσουν αποτελεσματικά την οπτική ίνα

Καλή συμπαγή και υψηλή αντοχή στη τράβηξη

Το ρεύμα βραχυκυκλώματος έχει μικρή αμοιβαία παρεμβολή μεταξύ του δικτύου ηλεκτρικής ενέργειας και του δικτύου επικοινωνιών

Παρόμοια με τις προδιαγραφές του κοινού καλωδίου εδάφους, είναι πολύ βολικό να ανεγερθεί και μπορεί να αντικαταστήσει άμεσα το αρχικό καλώδιο εδάφους.

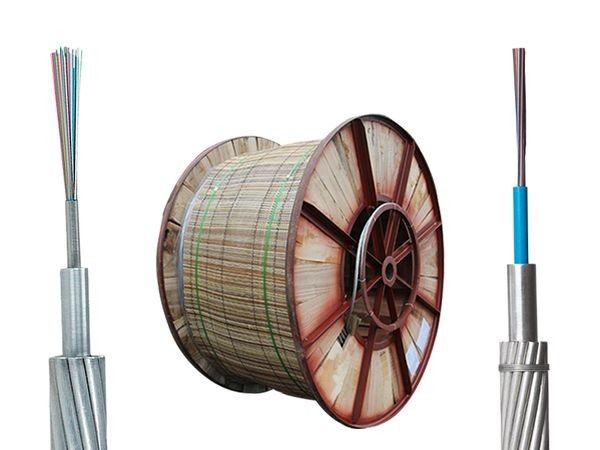

24 πυρήνες 48 πυρήνες Συστήματα ηλεκτρικής ενέργειας Οπτικό καλώδιο γείωσης 0

ΟPGW Χρησιμοποιείται κυρίως για την επικοινωνία ηλεκτρικής ενέργειας με εξαρτήματα, προστασία ρελέ, αυτόματη μετάδοση, εγκατάσταση μαζί με γραμμές υψηλής τάσης.

Το Stranded Optical Ground Wire (OPGW) είναι συνδεδεμένο με διπλό ή τριπλάσιο καλώδιο ατσάλινου αλουμινίου (ACS) ή με μίγμα καλωδίων ACS και καλωδίων κράματος αλουμινίου,Ο σχεδιασμός του είναι πλήρως προσαρμοσμένος στις πιο κοινές ανάγκες ηλεκτρικών γραμμών.

Τύπος ινών:G652D· G655C· 657A1; 50/125; 62.5/125; OM3; OM4 Ως επιλογές

Αριθμός ινών:Μέχρι 96 πυρήνες

Εφαρμόσιμο εύρος τάσης:Ηλεκτρικές γραμμές με επίπεδο τάσης 110KV και κάτω.

Εφαρμογές:Μπορεί να ανταποκριθεί στις απαιτήσεις μεγάλου αριθμού ινών και γραμμών μεταφοράς υπερυψωμένης τάσης (UHV).Μπορεί να παρέχει προστασία από τον κεραυνό με τη μετάδοση μεγάλου κύκλου μικρού κύκλου σφάλματος

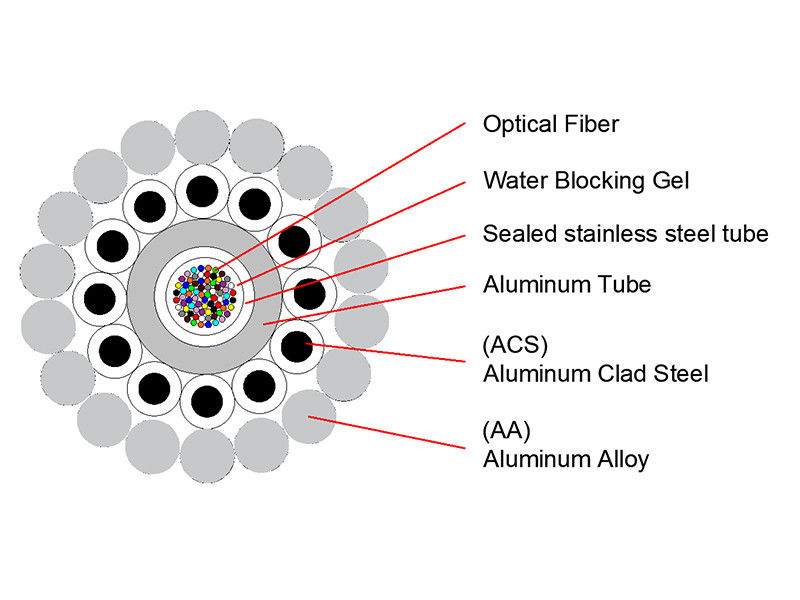

Τυπικά σχέδια OPGW κεντρικού ατσάλινου σωλήνα καλυμμένου με AL

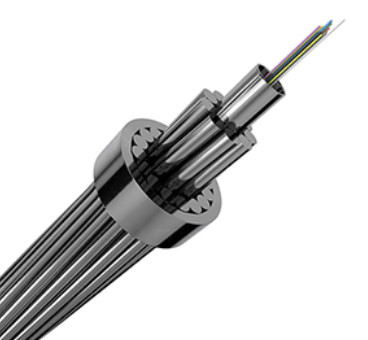

24 πυρήνες 48 πυρήνες Συστήματα ηλεκτρικής ενέργειας Οπτικό καλώδιο γείωσης 1

Παράμετρος



Πυροσβεστήρα OPGW με αλουμινένιο σωλήνα PBT

Προδιαγραφές Αριθμός ινών Διάμετρος ((mm) Βάρος (kg/km) RTS(KN) Σύντομο κύκλωμα (KA2s)

OPGW-113 ((87).9;176.9) 48 14.8 600 87.9 176.9
OPGW-70(81; 41) 24 12 500 81 41
OPGW-66(79;36) 36 11.8 484 79 36
OPGW-77 ((72;36) 36 12.7 503 72 67



Τυπικά σχέδια OPGW για ράβδους σωλήνα από ανοξείδωτο χάλυβα

Τυπικός σχεδιασμός διπλού στρώματος:

Προδιαγραφές Αριθμός ινών Διάμετρος ((mm) Βάρος (kg/km) RTS(KN) Σύντομο κύκλωμα (KA2s)
OPGW-89[55]4;62.9] 24 12.6 381 55.4 62.9
ΟPGW-110[90.0;86.9] 24 14 600 90 86.9
OPGW-104[64]6;85.6] 28 13.6 441 64.6 85.6
OPGW-127[79]0;129.5) 36 15 537 79 129.5
OPGW-137[85.0;148.5) 36 15.6 575 85 148.5
ΟPGW-145[98.6;162.3] 48 16 719 98.6 162.3

Τυπικός σχεδιασμός για Τρία στρώματα

Προδιαγραφές Αριθμός ινών Διάμετρος ((mm) Βάρος (kg/km) RTS(KN) Σύντομο κύκλωμα (KA2s)
OPGW-232[343].0;191.4] 28 20.15 1696 343 191.4
OPGW-254[116].5;554.6] 36 21 889 116.5 554.6
OPGW-347[366].9;687.7] 48 24.7 2157 366.9 687.7
OPGW-282[358].7;372.1] 96 22.5 1938 358.7 372.1



Τυπικά σχέδια OPGW κεντρικού ατσάλινου σωλήνα καλυμμένου με AL

Τυπικό σχέδιο για μονοστρώμα

Προδιαγραφές Αριθμός ινών Διάμετρος ((mm) Βάρος (kg/km) RTS(KN) Σύντομο κύκλωμα (KA2s)
OPGW-80(82.3;46.8) 24 11.9 504 82.3 46.8
OPGW-70 ((54.0;8.4) 24 11 432 70.1 33.9
OPGW-80(84.6;46.7) 48 12.1 514 84.6 46.7

Τυπικό σχέδιο για διπλό στρώμα

Προδιαγραφές Αριθμός ινών Διάμετρος ((mm) Βάρος (kg/km) RTS(KN) Σύντομο κύκλωμα (KA2s)
OPGW-143 ((87).9;176.9) 36 15.9 617 87.9 176.9



Τυπικά σχέδια OPGW κεντρικού χαλαρού σωλήνα από ανοξείδωτο χάλυβα

Τυπικός σχεδιασμός για μονοστρώμα:

Προδιαγραφές Αριθμός ινών Διάμετρος (mm) Βάρος (kg/km) RTS (KN) Σύντομο κύκλωμα (KA2s)
OPGW-32 (((40.6;4.7) 12 7.8 243 40.6 4.7
OPGW-42(54.0;8.4) 24 9 313 54 8.4
OPGW-42 (((43.5;10.6) 24 9 284 43.5 10.6
OPGW-54 ((55).9;17.5) 36 10.2 394 67.8 13.9
OPGW-61(73.7;175) 48 10.8 438 73.7 17.5
OPGW-61 ((55).1;24.5) 48 10.8 358 55.1 24.5
OPGW-68(80.8;21.7) 54 11.4 485 80.8 21.7
ΟPGW-75 ((54.5;41.7) 60 12 459 63 36.3
OPGW-76 ((54.5;41.7) 60 12 385 54.5 41.7

Τυπικός σχεδιασμός διπλού στρώματος:

Προδιαγραφές Αριθμός ινών Διάμετρος (mm) Βάρος (kg/km) RTS (KN) Σύντομο κύκλωμα (KA2s)
ΟPGW-96(121.7;42.2) 12 13 671 121.7 42.2
OPGW-127(141.0;87.9) 24 15 825 141 87.9
OPGW-127(77.8;128.0) 24 15 547 77.8 128
OPGW-145(121.0;132.2) 28 16 857 121 132.2
OPGW-163(138.2;183.6) 36 17 910 138.2 186.3
OPGW-163(99.9;213.7) 36 17 694 99.9 213.7
ΟPGW-183(109.7;268.7) 48 18 775 109.7 268.7
ΟPGW-183 ((118).4;261.6) 48 18 895 118.4 261.6













Γενικές ερωτήσεις


1Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε ο κατασκευαστής με 10 χρόνια εμπειρίας, είμαστε εξειδικευμένοι στην έρευνα, την ανάπτυξη και την παραγωγή
Το εργοστάσιό μας είναι στην πόλη Guangzhou, καλωσορίστε μας!

2Για την ποιότητα;
 Θα παραδώσουμε πριν δοκιμάσουμε κάθε ίνα όταν τελειώσει η παραγωγή.
Μετά την επιβεβαίωση της τιμής, μπορείτε να ζητήσετε δωρεάνδείγματα για να ελέγξουμε την ποιότητά μας.

3Μπορείτε να δεχτείτε μικρές παραγγελίες;
Υποστηρίζουμε τα νέα έργα των πελατών μας, καθώς γνωρίζουμε ότι οι επιχειρήσεις είναι πάντα από μικρές παραγγελίες.

4Ποιο είναι το χρόνο παράδοσης;
Συνήθως περίπου 3-7 εργάσιμες ημέρες, εξαρτάται κυρίως από την ποσότητα της παραγγελίας.
Αλλά βεβαιωθείτε ότι θα τακτοποιήσουμε τα αγαθά σας αμέσως μετά την πληρωμή σας.

5Μπορείτε να δεχτείτε την υπηρεσία OEM;
Ναι, καλωσορίζουμε την υπηρεσία OEM. Μπορούμε να εκτυπώσουμε το λογότυπό σας στο προϊόν. Κάθε ιδέα από εσάς είναι διαθέσιμη.
