Περιγραφή προϊόντων

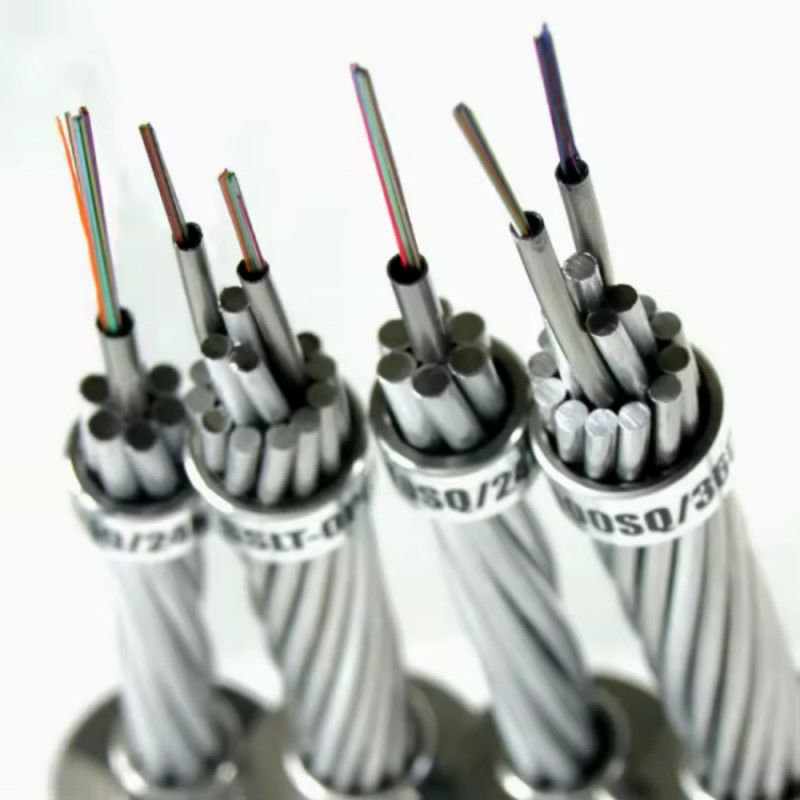

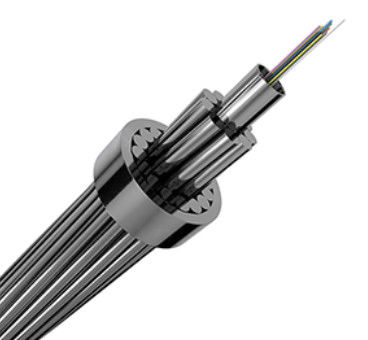

Οπτικό καλώδιο γείωσης (OPGW)
Καλώδιο OPGW (Οπτικό Σύρμα Γης)έχει σχεδιαστεί για να συνδυάζει τη λειτουργικότητα ενός συστήματος επικοινωνίας οπτικών ινών με τον ρόλο ενός καλωδίου γείωσης σε γραμμές μεταφοράς υψηλής τάσης.Το καλώδιο τοποθετείται μέσα στο καλώδιο εδάφους των υπερυψωμένων γραμμών ηλεκτρικής ενέργειαςΗ διπλή αυτή σχεδίαση βελτιώνει τη συνολική αποτελεσματικότητα και την αξιοπιστία τόσο των δικτύων ηλεκτρικής ενέργειας όσο και των δικτύων επικοινωνιών.προσφέροντας μια ανθεκτική και σταθερή δομή χάρη στην ενίσχυση με μεταλλικό σύρμαΔεδομένου ότι οι οπτικές ίνες είναι ενσωματωμένες στο καλώδιο εδάφους, το OPGW μειώνει το χρόνο κατασκευής και το κόστος σε σύγκριση με άλλες μεθόδους, εξορθολογίζοντας την ανάπτυξη.
Βασικά χαρακτηριστικά και πλεονεκτήματα του οπτικού καλωδίου OPGW:
-
Ανθεκτική κατασκευή από ανοξείδωτο χάλυβα: Η χρήση σωλήνων υψηλής ποιότητας από ανοξείδωτο χάλυβα, γεμάτων με ενώσεις που εμποδίζουν το νερό, εξασφαλίζει τη βέλτιστη προστασία των οπτικών ινών, αποτρέποντας τη βλάβη από υγρασία ή περιβαλλοντικούς παράγοντες.
-
Υψηλή αντοχή και συμπαγή σχεδίαση: Το καλώδιο είναι συμπαγές αλλά ανθεκτικό, σχεδιασμένο για να αντέχει σε σκληρές καιρικές συνθήκες και υψηλές μηχανικές πιέσεις, καθιστώντας το κατάλληλο για μεγάλες διαστάσεις σε περιβάλλοντα υψηλής τάσης.
-
Ελάχιστη παρεμβολή: Το ηλεκτρικό ρεύμα στο δίκτυο ηλεκτρικής ενέργειας έχει ελάχιστη επίδραση στο δίκτυο οπτικών επικοινωνιών, εξασφαλίζοντας σταθερή και χωρίς παρεμβολές λειτουργία.
-
Εύκολη εγκατάσταση: Τα καλώδια OPGW έχουν σχεδιαστεί για να αντικαταστήσουν άμεσα τα παραδοσιακά καλώδια γης, καθιστώντας τους εύκολο να εγκατασταθούν χωρίς σημαντικές αλλαγές στην υφιστάμενη υποδομή, εξοικονομώντας χρόνο και μειώνοντας το κόστος.
Με την ενσωμάτωση της οπτικής ινών με την υποδομή των γραμμών ηλεκτρικής ενέργειας, τα καλώδια OPGW προσφέρουν μια οικονομικά αποδοτική, αξιόπιστη και αποτελεσματική λύση για επικοινωνία υψηλής ταχύτητας σε δίκτυα μεταφοράς ενέργειας.
OPGW (Οπτικό Σύρμα Γης Ενέργειας)Χρησιμοποιείται κυρίως για συστήματα επικοινωνίας ισχύος, συμπεριλαμβανομένης της προστασίας των ρελέ, της αυτόματης μετάδοσης και εγκαθίσταται παράλληλα με ηλεκτρικές γραμμές υψηλής τάσης.
ΗΕπικεφαλής οπτική γραμμή γης (OPGW)Αποτελείται από πολλαπλά στρώματα, συνήθως δύο ή τρία, από καλώδια ατσάλινου αλουμινίου (ACS) ή από συνδυασμό καλωδίων ACS και αλουμινίου.Ο σχεδιασμός του είναι προσαρμοσμένος για να καλύπτει τις ανάγκες των περισσότερων υπερυψωμένων γραμμών ηλεκτρικής μετάδοσης.
Βασικές προδιαγραφές:
-
Τύποι ινών: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4 (προσφέρει ευελιξία στην επιλογή με βάση τις απαιτήσεις)
-
Αριθμός ινών: Μέχρι 96 πυρήνες, ανάλογα με τις ανάγκες της εφαρμογής.
-
Πεδίο τάσης: Κατάλληλο για γραμμές ηλεκτρικής ενέργειας με επίπεδα τάσης 110 kV ή χαμηλότερα.
Κύρια εφαρμογές:
-
Νέες Υψηλές Διοικητικές Γραμμές: Συχνά χρησιμοποιείται σε νέες γραμμές υψηλής τάσης, το OPGW χρησιμεύει τόσο ως καλώδιο γείωσης όσο και ως μέσο επικοινωνίας.
-
Υψηλή χωρητικότητα ινών: Μπορεί να χειριστεί μεγάλους αριθμούς ινών, καθιστώντας το κατάλληλο για γραμμές μετάδοσης υπερυψωτικής τάσης (UHV).
-
Προστασία από κεραυνό: Το καλώδιο OPGW παρέχει ουσιαστική προστασία μεταφέροντας μεγάλα ρεύματα βραχυκυκλώματος, προστατεύοντας το σύστημα από κεραυνές και ηλεκτρικές βλάβες.
Το OPGW ενσωματώνει λειτουργίες μεταφοράς και επικοινωνίας ενέργειας, προσφέροντας μια εξορθολογισμένη λύση για σύγχρονη ενεργειακή υποδομή.

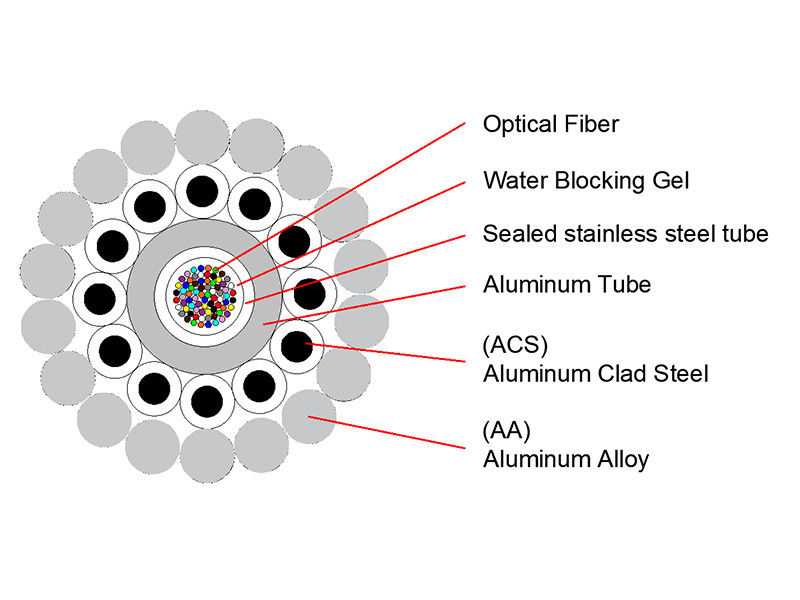

Τυπικά σχέδια OPGW κεντρικού ατσάλινου σωλήνα καλυμμένου με AL
Παράμετρος
Πυροσβεστήρα OPGW με αλουμινένιο σωλήνα PBT
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
Τυπικά σχέδια OPGW για ράβδους σωλήνα από ανοξείδωτο χάλυβα
Τυπικός σχεδιασμός διπλού στρώματος:
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| ΟPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| ΟPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Τυπικός σχεδιασμός για Τρία στρώματα
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-232[343].0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116].5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Τυπικά σχέδια OPGW κεντρικού ατσάλινου σωλήνα καλυμμένου με AL
Τυπικό σχέδιο για μονοστρώμα
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Τυπικό σχέδιο για διπλό στρώμα
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Τυπικά σχέδια OPGW κεντρικού χαλαρού σωλήνα από ανοξείδωτο χάλυβα
Τυπικός σχεδιασμός για μονοστρώμα:
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 (((43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55).9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55).1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| ΟPGW-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Τυπικός σχεδιασμός διπλού στρώματος:
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Σύντομο κύκλωμα (KA2s) |
| ΟPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| ΟPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| ΟPGW-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
Γενικές ερωτήσεις
1Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε ο κατασκευαστής με 10 χρόνια εμπειρίας, είμαστε εξειδικευμένοι στην έρευνα, την ανάπτυξη και την παραγωγή
Το εργοστάσιο μας είναι στην πόλη Guangzhou, καλωσορίστε μας!
2Για την ποιότητα;
Θα παραδώσουμε πριν δοκιμάσουμε κάθε ίνα όταν τελειώσει η παραγωγή.
Μετά την επιβεβαίωση της τιμής, μπορείτε να ζητήσετε δωρεάνδείγματα για να ελέγξουμε την ποιότητά μας.
3Μπορείτε να δεχτείτε μικρές παραγγελίες;
Υποστηρίζουμε τα νέα έργα των πελατών μας, καθώς γνωρίζουμε ότι οι επιχειρήσεις είναι πάντα από μικρές παραγγελίες.
4Ποιο είναι το χρόνο παράδοσης;
Συνήθως περίπου 3-7 εργάσιμες ημέρες, εξαρτάται κυρίως από την ποσότητα της παραγγελίας.
Αλλά βεβαιωθείτε ότι θα τακτοποιήσουμε τα αγαθά σας αμέσως μετά την πληρωμή σας.
5Μπορείτε να δεχτείτε την υπηρεσία OEM;
Ναι, καλωσορίζουμε την υπηρεσία OEM. Μπορούμε να εκτυπώσουμε το λογότυπό σας στο προϊόν. Κάθε ιδέα από εσάς είναι διαθέσιμη.
