Περιγραφή προϊόντων
Οπτικό καλώδιο γείωσης (OPGW)
Επισκόπηση του προϊόντος
ΗΚαλώδιο OPGWενσωματώνει οπτικές ίνες στο κεφαλικό καλώδιο εδάφους των γραμμών μεταφοράς υψηλής τάσης, επιτρέποντας τόσοηλεκτρική γείωσηκαιοπτική επικοινωνίαΗ διπλή αυτή λειτουργία βελτιώνει την αξιοπιστία του συστήματος και απλοποιεί την υποδομή.και ανθεκτικό στις περιβαλλοντικές πιέσειςΣε σύγκριση με τις παραδοσιακές μεθόδους εγκατάστασης ινών, το OPGW επιτρέπειμικρότεροι χρόνοι κατασκευήςκαιχαμηλότερα συνολικά κόστησυνδυάζοντας τις γραμμές ηλεκτρικής ενέργειας και επικοινωνίας σε μία.
Βασικά χαρακτηριστικά και πλεονεκτήματα
-
Προχωρημένη προστασία: Οι σωλήνες από ανοξείδωτο χάλυβα είναι γεμάτοι με ενώσεις που εμποδίζουν το νερό για να προστατεύσουν τις οπτικές ίνες από υγρασία και φυσική βλάβη.
-
Συμπίεση & Δυνατότητα: Το καλώδιο προσφέρει εξαιρετική δομική συμπαγικότητα και υψηλή αντοχή στη τράβηξη, κατάλληλο για σκληρές περιβαλλοντικές συνθήκες.
-
Ελάχιστη ηλεκτρομαγνητική παρεμβολή: Σχεδιασμένο για τη μείωση των αμοιβαίων παρεμβολών μεταξύ των σημάτων επικοινωνίας και των ρεύματος βραχυκυκλώματος στο δίκτυο ηλεκτρικής ενέργειας.
-
Εύκολη ενσωμάτωση: Ταιριάζει με τις προδιαγραφές των τυποποιημένων καλωδίων γείωσης, καθιστώντας την εγκατάσταση απλή και ιδανική τόσο για νέα όσο και για έργα αντικατάστασης.
Τα καλώδια OPGW διαδραματίζουν κρίσιμο ρόλο στη σύγχρονη υποδομή έξυπνου δικτύου, παρέχοντας αξιόπιστη ραχοκοκαλιά επικοινωνίας που ενσωματώνεται απευθείας στις γραμμές μεταφοράς ηλεκτρικής ενέργειας.Η ενσωμάτωση αυτή διευκολύνει την παρακολούθηση σε πραγματικό χρόνο, ανίχνευση σφαλμάτων και διαβίβαση δεδομένων, βελτιώνοντας την αποτελεσματικότητα του δικτύου και μειώνοντας τον χρόνο διακοπής λειτουργίας.Τα καλώδια OPGW υποστηρίζουν τη μεταφορά δεδομένων υψηλής ταχύτητας μεγάλων αποστάσεων, διατηρώντας παράλληλα ισχυρή αντοχή σε περιβαλλοντικούς παράγοντες όπως οι κεραυνοβολίεςΗ ανθεκτική τους σχεδίαση και η διπλή λειτουργία τους καθιστούν την προτιμώμενη επιλογή για τις επιχειρήσεις κοινής ωφέλειας που αποσκοπούν στον εκσυγχρονισμό των δικτύων τους με ελάχιστες διαταραχές και κόστος.
Εφαρμογή και διάρθρωση του OPGW
Τα καλώδια OPGW χρησιμοποιούνται κυρίως για την επικοινωνία ηλεκτρικών γραμμών μαζί με εξαρτήματα όπως συστήματα προστασίας ρελέ και αυτόματου ελέγχου,και είναι εγκατεστημένα μαζί με γραμμές μεταφοράς υψηλής τάσης.

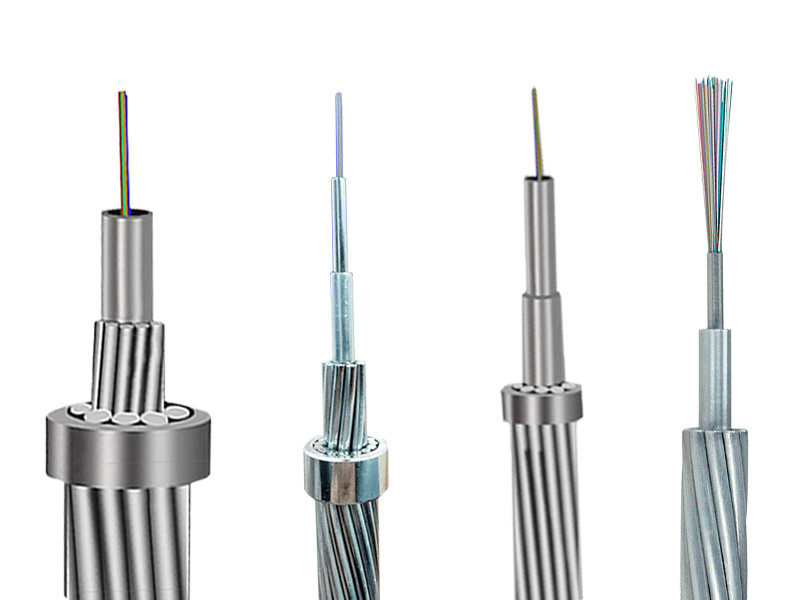

Το Stranded Optical Ground Wire (OPGW) αποτελείται από δύο ή τρία στρώματα καλωδίων ατσάλινου αλουμινίου (ACS), ή από συνδυασμό καλωδίων ACS και αλουμινίου.Η κατασκευή αυτή έχει σχεδιαστεί για να ανταποκρίνεται στις κοινές απαιτήσεις των ηλεκτρικών γραμμών μεταφοράς, προσφέροντας τόσο μηχανική αντοχή όσο και ηλεκτρικές επιδόσεις.
Τεχνικές προδιαγραφές
-
Διαθέσιμοι τύποι ινών:G652D, G655C, 657A1, 50/125, 62.5/125, OM3, OM4 (διαφορετικές επιλογές για διαφορετικές εφαρμογές)
-
Αριθμός πυρήνων ινών:Μέχρι 96 πυρήνες
-
Πεδίο τάσης:Δικαιούται για ηλεκτρικές γραμμές ονομαστικής ισχύος έως 110 kV και κατώτερης
Εφαρμογές
Τα καλώδια OPGW χρησιμοποιούνται ευρέως σε νεοσυσταθέντες υπερυψωτικούς αγωγούς ηλεκτρικής ενέργειας και είναι κατάλληλα για έργα που απαιτούν υψηλό αριθμό ινών και μετάδοση υπερυψωτικής τάσης (UHV).Παρέχουν επίσης προστασία από τον κεραυνό με την ασφαλή διεξαγωγή μεγάλων κυκλωμάτων βραχυκυκλώματος σφάλματος μέσω του καλωδίου.
Τυπικό Σχέδιο

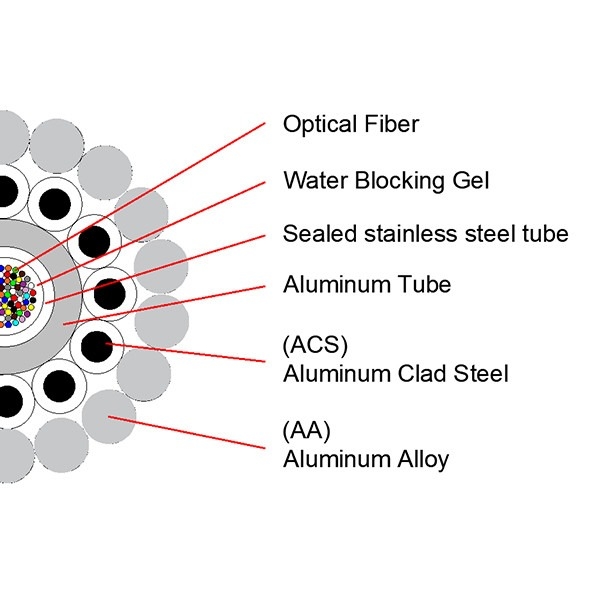

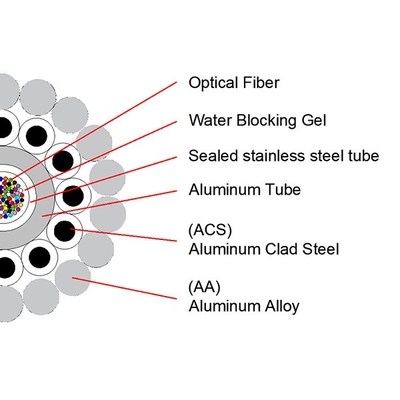

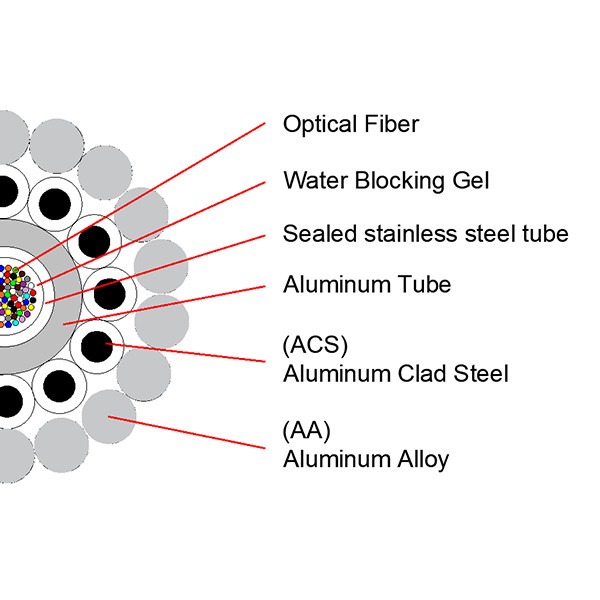

Ο τυποποιημένος σχεδιασμός OPGW περιλαμβάνει κεντρικό σωλήνα από ανοξείδωτο χάλυβα καλυμμένο με αλουμίνιο, παρέχοντας ισχυρή προστασία και αντοχή.
Παράμετρος
Πυροσβεστήρα OPGW με αλουμινένιο σωλήνα PBT
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
Τυπικά σχέδια OPGW για ράβδους σωλήνα από ανοξείδωτο χάλυβα
Τυπικός σχεδιασμός διπλού στρώματος:
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| ΟPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| ΟPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Τυπικός σχεδιασμός για Τρία στρώματα
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-232[343].0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116].5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Τυπικά σχέδια OPGW κεντρικού ατσάλινου σωλήνα καλυμμένου με AL
Τυπικό σχέδιο για μονοστρώμα
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Τυπικό σχέδιο για διπλό στρώμα
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Τυπικά σχέδια OPGW κεντρικού χαλαρού σωλήνα από ανοξείδωτο χάλυβα
Τυπικός σχεδιασμός για μονοστρώμα:
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 (((43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55).9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55).1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| ΟPGW-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Τυπικός σχεδιασμός διπλού στρώματος:
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Σύντομο κύκλωμα (KA2s) |
| ΟPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| ΟPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| ΟPGW-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
Γενικές ερωτήσεις
-
Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε ένας κατασκευαστής με πάνω από 10 χρόνια εμπειρίας, που ειδικεύεται στην έρευνα, την ανάπτυξη και την παραγωγή καλωδίων οπτικών ινών, καλωδίων πτώσης, καλωδίων επικάλυψης και πολλά άλλα.Το εργοστάσιό μας βρίσκεται στην πόλη GuangzhouΕίστε θερμά ευπρόσδεκτοι να μας επισκεφθείτε!
-
Πώς είναι η ποιότητα των προϊόντων σας;
Πριν από την παράδοση, κάθε ίνα υποβάλλεται σε διεξοδική δοκιμή για να διασφαλιστεί η ποιότητα.
-
Δέχεστε μικρές παραγγελίες;
Υποστηρίζουμε τα νέα έργα των πελατών μας και καταλαβαίνουμε ότι οι επιχειρήσεις συχνά ξεκινούν με μικρές παραγγελίες.
-
Ποιο είναι το τυπικό χρόνο παράδοσης;
Συνήθως η παράδοση διαρκεί 3~7 εργάσιμες ημέρες, ανάλογα με την ποσότητα της παραγγελίας.
-
Παρέχετε υπηρεσίες OEM;
Ναι, οι υπηρεσίες OEM είναι ευπρόσδεκτες. Μπορούμε να εκτυπώσουμε το λογότυπό σας στα προϊόντα και να φιλοξενήσουμε οποιεσδήποτε ιδέες προσαρμογής έχετε.
