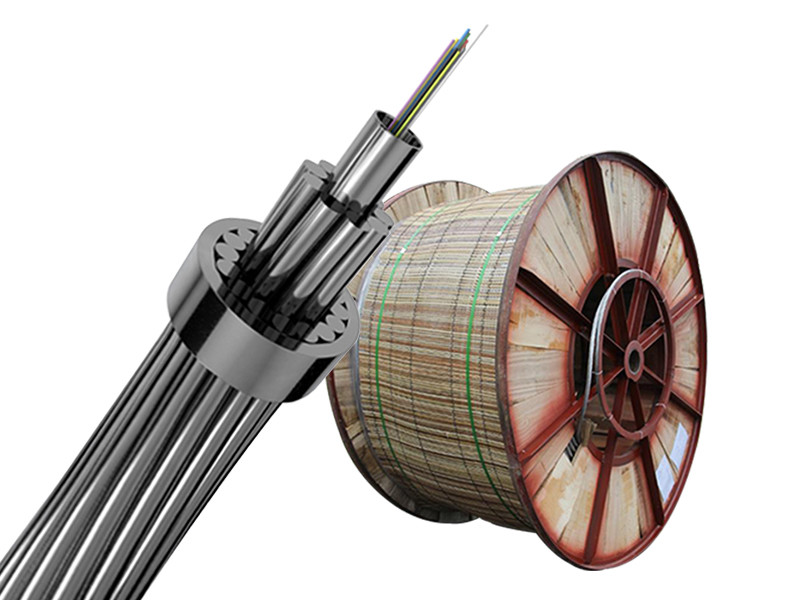

Οπτικό καλώδιο γείωσης (OPGW)
Σύνοψη καλωδίου OPGW
Το οπτικό καλώδιο γείωσης ισχύος (OPGW) είναι ένας ειδικός τύπος καλωδίου που ενσωματώνει οπτικές ίνες μέσα στο καλώδιο γείωσης των εναέριων γραμμών μεταφοράς υψηλής τάσης.Συνδυάζοντας τις λειτουργίες προστασίας από κεραυνόΤο OPGW παρέχει μια αξιόπιστη και αποτελεσματική λύση για τα σύγχρονα δίκτυα ηλεκτρικής ενέργειας.ενώ τα γύρω μεταλλικά καλώδια εξασφαλίζουν εξαιρετικές μηχανικές επιδόσεις και ηλεκτρική προστασίαΣε σύγκριση με τις παραδοσιακές εγκαταστάσεις οπτικών καλωδίων, το OPGW μειώνει το χρόνο κατασκευής, μειώνει το συνολικό κόστος και βελτιώνει τη μακροπρόθεσμη σταθερότητα.
Βασικά χαρακτηριστικά και πλεονεκτήματα
-
Προχωρημένη προστασία: Ο σχεδιασμός σωλήνα από ανοξείδωτο χάλυβα γεμάτος με ενώσεις που εμποδίζουν το νερό παρέχει ανώτερη προστασία για τις οπτικές ίνες από την υγρασία και τη μηχανική πίεση.
-
Υψηλή μηχανική αντοχή: Σύνθετη δομή με εξαιρετική αντοχή στη τράβηξη για να αντέχει σε σκληρά περιβάλλοντα και ισχυρά μηχανικά φορτία.
-
Ηλεκτρική απόδοση: Μειώνει αποτελεσματικά τις παρεμβολές μεταξύ του δικτύου ηλεκτρικής ενέργειας και του συστήματος επικοινωνίας σε συνθήκες βραχυκυκλώματος.
-
Εύκολη εγκατάσταση: Σχεδιασμένο για να ανταποκρίνεται στις προδιαγραφές των συμβατικών καλωδίων γείωσης, το OPGW μπορεί να εγκατασταθεί εύκολα και να αντικαταστήσει άμεσα τα υπάρχοντα καλώδια γείωσης χωρίς σημαντικές τροποποιήσεις.
-
Διπλή λειτουργικότητα: Προσφέρει προστασία γείωσης τόσο για το σύστημα ηλεκτροπαραγωγής όσο και για τα οπτικά κανάλια επικοινωνίας μεγάλης χωρητικότητας, εξασφαλίζοντας την αξιοπιστία και την οικονομική απόδοση.
-
Ευρείες εφαρμογές: Ιδανικό για χρήση σε γραμμές μεταφοράς ηλεκτρικής ενέργειας, υποσταθμούς και δίκτυα επικοινωνίας έξυπνου δικτύου.
Σύνοψη καλωδίου OPGW
Βασικές λειτουργίες
Τα καλώδια OPGW εφαρμόζονται κυρίως σε συστήματα επικοινωνίας ισχύος, συνεργαζόμενοι με εξαρτήματα για προστασία ρελέ, αυτόματο έλεγχο και μετάδοση δεδομένων.Είναι εγκατεστημένα δίπλα σε γραμμές υψηλής τάσης, συνδυάζοντας λειτουργίες οπτικής επικοινωνίας και γείωσης.
Δομή

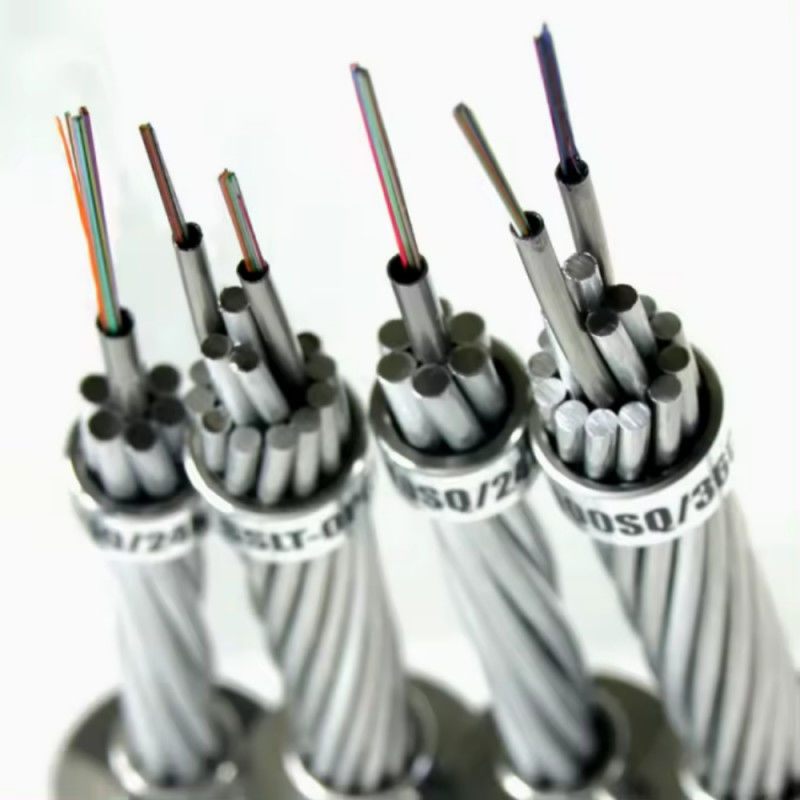

Το Stranded Optical Ground Wire (OPGW) κατασκευάζεται με δύο ή τρία στρώματα ατσάλινων καλωδίων (ACS) που καλύπτονται με αλουμίνιο, ή ένα μείγμα καλωδίων ACS και αλουμινίου.Ο σχεδιασμός αυτός είναι βελτιστοποιημένος για να ανταποκρίνεται στις κοινές δομικές και μηχανικές απαιτήσεις των γραμμών μεταφοράς ισχύος.
Προδιαγραφές ινών
-
Προαιρετικοί τύποι ινών: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Αριθμός ινών: Μέχρι 96 πυρήνες
Ηλεκτρικό & Πεδίο εφαρμογής
-
Διορθωτικό για γραμμές ηλεκτρικής ενέργειας με επίπεδα τάσης 110KV και κάτω
-
Εφαρμόζεται ευρέως σε νέες εναέριες γραμμές μεταφοράς
-
Μετρητές και συσκευές για την παραγωγή ηλεκτρικής ενέργειας
-
Παρέχει προστασία από τον κεραυνό και ασφαλώς διεξάγει το ρεύμα ελαττωματικού μικρού κυκλώματος
Τυπικό Σχέδιο

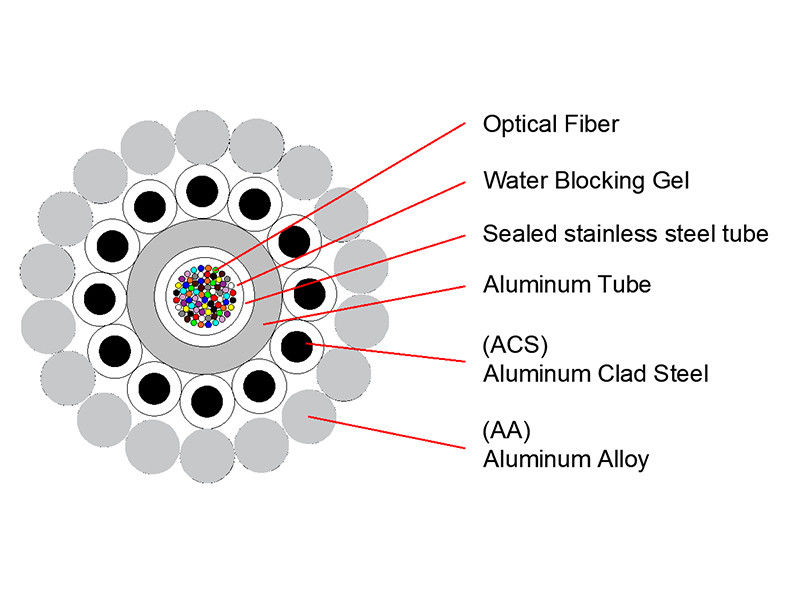

Κεντρική δομή σωλήνα από ανοξείδωτο χάλυβα καλυμμένο με αλουμίνιο, εξασφαλίζοντας εξαιρετική προστασία ινών, μηχανική αντοχή και μακροχρόνια αξιοπιστία.
Παράμετρος
Πυροσβεστήρα OPGW με αλουμινένιο σωλήνα PBT
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
Τυπικά σχέδια OPGW για ράβδους σωλήνα από ανοξείδωτο χάλυβα
Τυπικός σχεδιασμός διπλού στρώματος:
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| ΟPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| ΟPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Τυπικός σχεδιασμός για Τρία στρώματα
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-232[343].0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116].5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Τυπικά σχέδια OPGW κεντρικού ατσάλινου σωλήνα καλυμμένου με AL
Τυπικό σχέδιο για μονοστρώμα
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Τυπικό σχέδιο για διπλό στρώμα
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος ((mm) |
Βάρος (kg/km) |
RTS(KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Τυπικά σχέδια OPGW κεντρικού χαλαρού σωλήνα από ανοξείδωτο χάλυβα
Τυπικός σχεδιασμός για μονοστρώμα:
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Σύντομο κύκλωμα (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 (((43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55).9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55).1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| ΟPGW-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Τυπικός σχεδιασμός διπλού στρώματος:
| Προδιαγραφές |
Αριθμός ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Σύντομο κύκλωμα (KA2s) |
| ΟPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| ΟPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| ΟPGW-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
