Περιγραφή προϊόντων

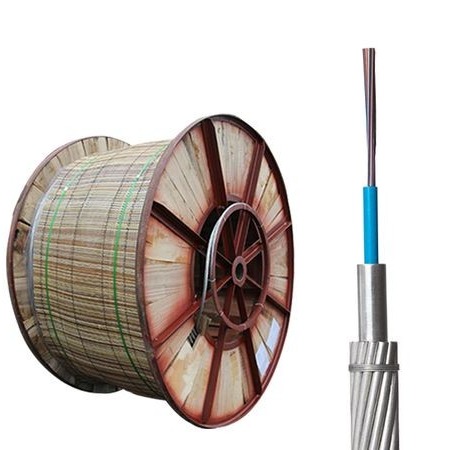

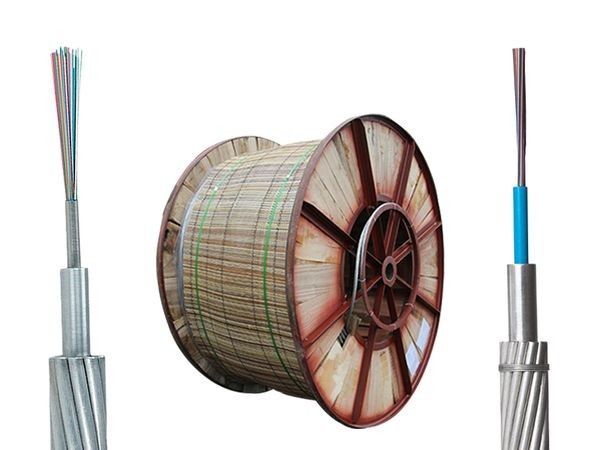

Οπτικό Καλώδιο Γείωσης (OPGW)
Περιγραφή OPGW
Το οπτικό καλώδιο OPGW ενσωματώνει οπτικές ίνες μέσα στο καλώδιο γείωσης των εναέριων γραμμών μεταφοράς υψηλής τάσης, δημιουργώντας ένα ασφαλές και αποτελεσματικό σύστημα επικοινωνίας κατά μήκος του δικτύου ηλεκτρικής ενέργειας. Με τον διπλό του ρόλο ως γείωση και μετάδοση δεδομένων, το OPGW εξασφαλίζει τόσο την προστασία του συστήματος ηλεκτρικής ενέργειας όσο και την αξιόπιστη επικοινωνία. Η μεταλλική δομή του καλωδίου παρέχει εξαιρετική μηχανική αντοχή, σταθερότητα και μεγάλη διάρκεια ζωής. Σε σύγκριση με τις συμβατικές εγκαταστάσεις οπτικών καλωδίων, το OPGW μειώνει σημαντικά τον χρόνο κατασκευής και το συνολικό κόστος του έργου. Χρησιμοποιείται ευρέως σε έργα μεταφοράς ηλεκτρικής ενέργειας, υποσταθμούς και έξυπνα συστήματα επικοινωνίας δικτύου.
Χαρακτηριστικά & Πλεονεκτήματα Οπτικού Καλωδίου OPGW
-
Προηγμένη τεχνολογία σωλήνα από ανοξείδωτο χάλυβα γεμάτη με ένωση που εμποδίζει το νερό για μέγιστη προστασία των ινών.
-
Η υψηλή αντοχή σε εφελκυσμό και η συμπαγής δομή εξασφαλίζουν ανθεκτικότητα σε σκληρά περιβάλλοντα.
-
Χαμηλή παρεμβολή μεταξύ του δικτύου ηλεκτρικής ενέργειας και του δικτύου επικοινωνίας ακόμη και σε συνθήκες βραχυκυκλώματος.
-
Εύκολη εγκατάσταση — συμβατό με τις κοινές προδιαγραφές καλωδίων γείωσης και μπορεί να αντικαταστήσει άμεσα τα υπάρχοντα καλώδια γείωσης.
-
Εξαιρετική αντοχή σε κεραυνούς και σταθερή απόδοση σε μεγάλα ανοίγματα.
-
Οικονομική λύση για την ενσωμάτωση της επικοινωνίας στην υποδομή μεταφοράς ηλεκτρικής ενέργειας.
Περιγραφή Καλωδίου OPGW
Εφαρμογή
Το OPGW εφαρμόζεται κυρίως σε συστήματα επικοινωνίας ηλεκτρικής ενέργειας μαζί με σχετικά αξεσουάρ. Υποστηρίζει την προστασία ρελέ, την αυτόματη παρακολούθηση και τη μετάδοση σήματος όταν είναι εγκατεστημένο κατά μήκος γραμμών ηλεκτρικής ενέργειας υψηλής τάσης.
Δομή

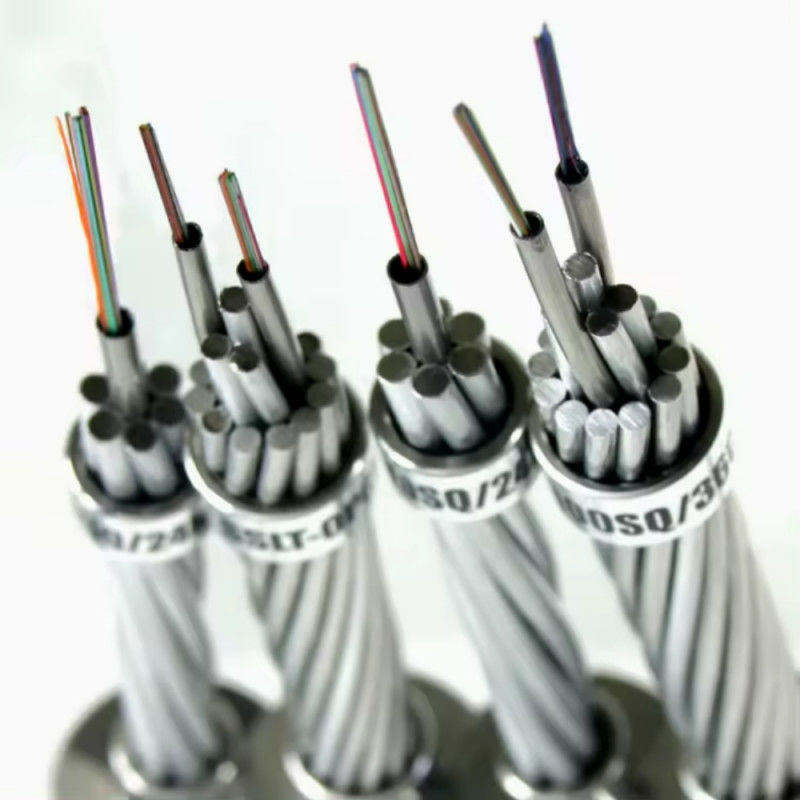

Το Stranded Optical Ground Wire (OPGW) κατασκευάζεται με διπλά ή τριπλά στρώματα συρμάτων από χάλυβα με επένδυση αλουμινίου (ACS) ή ένα μείγμα συρμάτων ACS και κράματος αλουμινίου. Ο σχεδιασμός του είναι βελτιστοποιημένος για να καλύπτει τις ανάγκες των σύγχρονων εναέριων δικτύων ηλεκτρικής ενέργειας, εξασφαλίζοντας τόσο την ηλεκτρική γείωση όσο και την οπτική επικοινωνία.
Επιλογές ινών
Αριθμός ινών
Εύρος τάσης
Κύριες Εφαρμογές
-
Χρησιμοποιείται ευρέως σε νεόδμητες εναέριες γραμμές ηλεκτρικής ενέργειας
-
Ιδανικό για έργα μετάδοσης μεγάλης χωρητικότητας ινών και υπερ-υψηλής τάσης (UHV)
-
Παρέχει γείωση και προστασία από κεραυνούς, ενώ μεταφέρει ρεύμα σφάλματος βραχυκυκλώματος
Τυπικά Σχέδια
Παράμετρος
OPGW με σωλήνα αλουμινίου PBT
| Προδιαγραφή |
Αριθμός ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS(KN) |
Βραχυκύκλωμα (KA2s) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Τυπικά Σχέδια OPGW από Stranded Stainless Steel Tube
Τυπικό σχέδιο για Διπλό Στρώμα:
| Προδιαγραφή |
Αριθμός ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS(KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Τυπικό σχέδιο για Τριπλό Στρώμα:
| Προδιαγραφή |
Αριθμός ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS(KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Τυπικά Σχέδια OPGW από Central AL-covered Stainless Steel Tube
Τυπικό Σχέδιο για Μονό Στρώμα
| Προδιαγραφή |
Αριθμός ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS(KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Τυπικό Σχέδιο για Διπλό Στρώμα
| Προδιαγραφή |
Αριθμός ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS(KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Τυπικά Σχέδια OPGW από Central Stainless Steel Loose Tube
Τυπικό σχέδιο για Μονό Στρώμα:
| Προδιαγραφή |
Αριθμός ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Τυπικό σχέδιο για Διπλό Στρώμα:
| Προδιαγραφή |
Αριθμός ινών |
Διάμετρος (mm) |
Βάρος (kg/km) |
RTS (KN) |
Βραχυκύκλωμα (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
Συχνές Ερωτήσεις
1. Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε επαγγελματίας κατασκευαστής με πάνω από 10 χρόνια εμπειρίας, εστιάζοντας στην Έρευνα & Ανάπτυξη και την παραγωγή οπτικών καλωδίων, καλωδίων drop και patch cords. Το εργοστάσιό μας βρίσκεται στην Guangzhou της Κίνας και σας καλωσορίζουμε θερμά να μας επισκεφτείτε.
2. Πώς εξασφαλίζεται η ποιότητα του προϊόντος;
Κάθε ίνα ελέγχεται αυστηρά πριν από την παράδοση για να εξασφαλιστεί σταθερή απόδοση. Μετά την επιβεβαίωση της τιμής, μπορούν να παρασχεθούν δωρεάν δείγματα για έλεγχο ποιότητας.
3. Δέχεστε μικρές παραγγελίες;
Ναι, οι μικρές παραγγελίες είναι ευπρόσδεκτες. Υποστηρίζουμε νέα έργα και κατανοούμε ότι η επιχείρηση συχνά ξεκινά από μικρές ποσότητες.
4. Ποιος είναι ο χρόνος παράδοσης;
Κανονικά 3–7 εργάσιμες ημέρες, ανάλογα με την ποσότητα της παραγγελίας. Να είστε βέβαιοι, θα κανονίσουμε την αποστολή μόλις λάβουμε την πληρωμή σας.
5. Μπορείτε να παρέχετε υπηρεσία OEM;
Ναι, η υπηρεσία OEM είναι διαθέσιμη. Μπορούμε να εκτυπώσουμε το λογότυπό σας στα προϊόντα και είμαστε ανοιχτοί στις ιδέες προσαρμογής σας.
