Περιγραφή προϊόντων

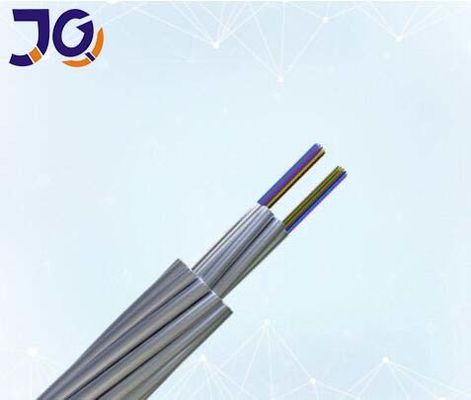

Σύνθετο υπερυψωμένο καλώδιο οπτικών ινών οπτικής ίνας OPGW προσαράσσω-σωλήνων επίγειων καλωδίων
Το σύνθετο υπερυψωμένο επίγειο καλώδιο οπτικής ίνας (OPGW) είναι ένα υπερυψωμένο επίγειο καλώδιο που περιέχει τη οπτική ίνα. Έχει τις πολλαπλάσιες λειτουργίες όπως το υπερυψωμένες επίγειο καλώδιο και η οπτική επικοινωνία. Χρησιμοποιείται κυρίως για τις γραμμές επικοινωνίας του 110KV, του 220KV, του 500KV, του 750KV και νέου υπερυψωμένου υψηλής τάσεως συστήματος μετάδοσης. Μπορεί επίσης να χρησιμοποιηθεί για να αντικαταστήσει τις υπάρχουσες επίγειες γραμμές του παλαιού υπερυψωμένου συστήματος μετάδοσης υψηλής τάσης, να προσθέσει τη γραμμή οπτικών επικοινωνιών, να διαβιβάσει το ρεύμα λίγος χρόνου και να παρέχει την αντι προστασία αστραπής. Άλλες δομές μπορούν να προσαρμοστούν κατόπιν αιτήσεως.

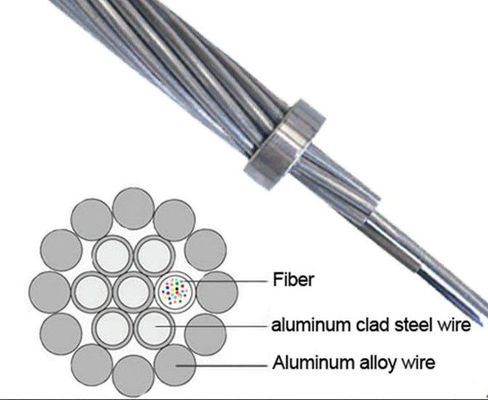

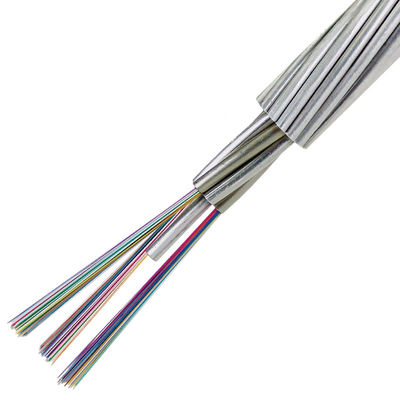

Διατομή OPGW
Χαρακτηριστικά
• Τους σωλήνες ανοξείδωτου που γεμίζουν με το υδροφοβικό πήκτωμα παρέχουν την προστασία και την υποστήριξη των οπτικών ινών
• Καλή εκτατή εκτέλεση
• Μικρή διάμετρος, ελαφρύ, χαμηλό πρόσθετο φορτίο στον πύργο
• Κατάλληλο υπερβολικό μήκος ινών της οπτικής μονάδας easliy για να κάνει
• Θερμοκρασία μεταφορών/αποθήκευσης: -40℃ σε +65℃
Τεχνικές ημερομηνίες
Ταξινόμηση | Υλικό | Αξία | |
Κατασκευή |
Οπτική ίνα | G652D/G655 κ.λπ. | 2 - 48 |
Σωλήνας προστασίας | Σωλήνας ανοξείδωτου | 1.5 - 6mm | |
Προσαραγμένη γραμμή | ΣΑΝ ράβδο wire/AA wire/Al | 1.5 - 6mm | |
Μέγιστη διάμετρος | 18mm | ||
Μέγιστη διατομή | 200mm2 | ||
Χαρακτηριστικό |
Σύμφωνα με τα πρότυπα ως DL/T 832, iec60794-4-10, IEEE1138 | ||
Μέγιστη εκτατή δύναμη (RTS) (kN) | 280 | ||
Μέγιστη δύναμη συντριβής (N/100mm) | 2200 | ||
Μέγιστη σύντομη τρέχουσα ικανότητα (40℃-200℃) (kA2s) | 100 | ||
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) | 20D | ||
Ελάχιστη κάμπτοντας ακτίνα (στατική) | 15D | ||
Απόδοση περιβάλλοντος | Εγκατάσταση (℃) | -10 έως +50 | |
Μεταφορά και λειτουργία (℃) | -40 έως +65 |
Οπτικά χαρακτηριστικά
Μείωση | Εύρος ζώνης | Διασπορά τρόπου πόλωσης | ||||||
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
Μεμονωμένη ίνα | Αξία συνδέσεων σχεδίου (M=20, Q=0.01%) | |
G652D | — | — | ≤0.35dB/km | ≤0.21dB/km | — | — | ≤0.20ps/χλμ | ≤0.1ps/χλμ |
G655 | — | — | — | ≤0.22dB/km | — | — | ≤0.20ps/χλμ | ≤0.1ps/χλμ |
50/125μm | ≤3.0dB/km | ≤1.0dB/km | — | — | ≥600MHz.km | ≥1200MHz.km | — | — |
62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | — | — | ≥200MHz.km | ≥600MHz.km | — |
Συγκεκριμένος τύπος και τεχνικά στοιχεία
Αριθ. |
Τεχνικά στοιχεία |
||||||||
---|---|---|---|---|---|---|---|---|---|
Τύπος προϊόντων |
Τύπος δομών |
Μέγιστη ίνα |
Τμήμα ΩΣ καλώδιο |
Διάμετρος (χιλ.) |
Βάρος καλωδίων |
Εκτατή δύναμη ποσοστού (kN) |
20℃DC Αντίσταση (Ω/km) |
Τρέχουσα ικανότητα λίγος χρόνου (40-200℃ kA2.s) |
|
1 |
Opgw-48b1.3-90 [112 45] |
1/2.6/20AS+4/2.5/20AS+ 11/2.8/20AS, οπτική μονάδα 2/2.5 |
48 | ≈90 | 13.2 | ≤641 | ≥112 | ≤0.98 | ≥45 |
2 |
Opgw-48b1.3-90 [57 67] |
1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS, οπτική μονάδα 2/2.5 |
48 | ≈90 | 13.2 | ≤457 | ≥57 | ≤0.52 | ≥67 |
3 |
Opgw-24b1.3-100 [118 50] |
1/2.6/20AS+5/2.5/20AS+ 11/2.8/20AS, οπτική μονάδα 1/2.5 |
24 | ≈100 | 13.2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
4 |
Opgw-24b1.3-100 [60 74] |
1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS, οπτική μονάδα 1/2.5 |
24 | ≈100 | 13.2 | ≤479 | ≥60 | ≤0.49 | ≥74 |
5 |
Opgw-24b1.3-110 [133 63] |
1/2.6/20AS+5/2.5/20AS+ 10/3.2/20AS, οπτική μονάδα 1/2.5 |
24 | ≈110 | 14 | ≤760 | ≥133 | ≤0.83 | ≥63 |
6 |
Opgw-24b1.3-110 [140 68] |
1/2.8/20AS+5/2.7/20AS+ 11/3.05/20AS, οπτική μονάδα 1/2.6 |
24 | ≈110 | 14.3 | ≤791 | ≥140 | ≤0.80 | ≥68 |
7 |
Opgw-24b1.3-110 [67 95] |
1/2.9/20AS+5/2.8/20AS+ 12/2.8/AA, οπτική μονάδα 1/2.7 |
24 |
≈37 ≈74 (AA) |
14.1 | ≤473 | ≥67 | ≤0.40 | ≥95 |
8 |
Opgw-36b1.3-120 [145 73] |
1/3.0/20AS+5/2.9/20AS+ 12/2.9/20AS, οπτική μονάδα 1/2.8 |
36 | ≈120 | 14.6 | ≤820 | ≥145 | ≤0.77 | ≥73 |
9 |
Opgw-36b1.3-120 [95 98] |
1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS, οπτική μονάδα 1/2.8 |
36 | ≈120 | 14.6 | ≤700 | ≥95 | ≤0.55 | ≥98 |
10 |
Opgw-36b1.3-120 [74 110] |
1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS, οπτική μονάδα 1/2.8 |
36 | ≈120 | 14.6 | ≤582 | ≥74 | ≤0.42 | ≥110 |
11 |
Opgw-72b1.3-120 [147 76] |
1/3.2/20AS+4/3.0/20AS+ 12/3.0/20AS, οπτική μονάδα 2/2.9 |
72 | ≈120 | 15.2 | ≤832 | ≥147 | ≤0.76 | ≥76 |
12 |
Opgw-72b1.3-120-2 [96 101] |
1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS, οπτική μονάδα 2/2.9 |
72 | ≈120 | 15.2 | ≤711 | ≥96 | ≤0.53 | ≥101 |
13 |
Opgw-72b1.3-120 [74 114] |
1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS, οπτική μονάδα 2/2.9 |
72 | ≈120 | 15.2 | ≤591 | ≥74 | ≤0.40 | ≥114 |
14 |
Opgw-36b1.3-130 [155 85] |
1/3.2/20AS+5/3.0/20AS+ 12/3.0/20AS, οπτική μονάδα 1/2.9 |
36 | ≈130 | 15.2 | ≤879 | ≥155 | ≤0.72 | ≥85 |
15 |
Opgw-36b1.3-130 [102 114] |
1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS, οπτική μονάδα 1/2.9 |
36 | ≈130 | 15.2 | ≤751 | ≥102 | ≤0.50 | ≥114 |
16 |
Opgw-36b1.3-130 [79 137] |
1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS, οπτική μονάδα 1/2.9 |
36 | ≈130 | 15.2 | ≤624 | ≥79 | ≤0.40 | ≥137 |
17 |
Opgw-36b1.3-140 [175 100] |
1/3.3/20AS+5/3.2/20AS+ 12/3.2/20AS, οπτική μονάδα 1/3.1 |
36 | ≈140 | 16.1 | ≤995 | ≥175 | ≤0.65 | ≥100 |
18 |
Opgw-36b1.3-140 [115 140] |
1/3.3/30AS+5/3.2/30AS+ 12/3.2/30AS, οπτική μονάδα 1/3.1 |
36 | ≈140 | 16.1 | ≤850 | ≥115 | ≤0.45 | ≥140 |
19 |
Opgw-36b1.3-145 [86 170] |
1/3.3/20AS+5/3.2/20AS+ 12/3.2/AA, οπτική μονάδα 1/3.1 |
36 |
≈49 ≈96 (AA) |
16.1 | ≤611 | ≥86 | ≤0.31 | ≥170 |
20 |
Opgw-48b1.3-150 [182 123] |
1/3.4/20AS+5/3.3/20AS+ 12/3.3/20AS, οπτική μονάδα 1/3.2 |
48 | ≈150 | 16.6 | ≤1055 | ≥182 | ≤0.60 | ≥123 |
21 |
Opgw-48b1.3-150 [122 165] |
1/3.4/30AS+5/3.3/30AS+ 12/3.3/30AS, οπτική μονάδα 1/3.2 |
48 | ≈150 | 16.6 | ≤901 | ≥122 | ≤0.42 | ≥165 |
22 |
Opgw-48b1.3-150 [95 195] |
1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS, οπτική μονάδα 1/3.2 |
48 | ≈150 | 16.6 | ≤747 | ≥95 | ≤0.33 | ≥195 |
23 |
Opgw-72b1.3-150 [172 110] |
1/3.4/20AS+4/3.3/20AS+ 12/3.3/20AS, οπτική μονάδα 2/3.2 |
72 | ≈150 | 16.6 | ≤998 | ≥172 | ≤0.64 | ≥110 |
24 |
Opgw-72b1.3-150 [116 147] |
1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS, οπτική μονάδα 2/3.2 |
72 | ≈150 | 16.6 | ≤853 | ≥116 | ≤0.45 | ≥147 |
25 |
Opgw-48b1.3-170 [198 150] |
1/3.6/20AS+5/3.5/20AS+ 12/3.5/20AS, οπτική μονάδα 1/3.4 |
48 | ≈170 | 17.6 | ≤1190 | ≥198 | ≤0.54 | ≥150 |
26 |
Opgw-72b1.3-170 [199 156] |
1/3.8/20AS+4/3.6/20AS+ 12/3.6/20AS, οπτική μονάδα 2/3.5 |
72 | ≈170 | 18.2 | ≤1187 | ≥199 | ≤0.54 | ≥156 |
27 |
Opgw-48b1.3-180 [252 125] |
1/3.8/14AS+5/3.6/14AS+ 12/3.6/14AS, οπτική μονάδα 1/3.5 |
48 | ≈180 | 18.2 | ≤1372 | ≥252 | ≤0.72 | ≥125 |
28 |
Opgw-48b1.3-180 [211 175] |
1/3.8/20AS+5/3.6/20AS+ 12/3.6/20AS, οπτική μονάδα 1/3.5 |
48 | ≈180 | 18.2 | ≤1255 | ≥211 | ≤0.50 | ≥175 |
29 |
Opgw-48b1.3-180 [147 234] |
1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS, οπτική μονάδα 1/3.5 |
48 | ≈180 | 18.2 | ≤1071 | ≥147 | ≤0.35 | ≥234 |
30 |
Opgw-48b1.3-180 [113.262] |
1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS, οπτική μονάδα 1/3.5 |
48 | ≈180 | 18.2 | ≤888 | ≥113 | ≤0.28 | ≥262 |
31 |
Opgw-48b1.3-235 [268 243.4] |
1/2.7/20AS+4/2.5/20AS+ 12/2.5/20AS+13/3.8/20AS, Οπτική μονάδα 1/3.5 |
48 |
≈235 |
20.3 |
≤1594 |
≥268 |
≤0.38 |
≥243.4 |
Άλλοι οπτικοί bre τύπος fi και αρίθμηση, προσαραγμένο καλώδιο είναι διαθέσιμο αίτημα του OM.
Χαρακτηριστικά δοκιμής
Στοιχείο |
Μέθοδος δοκιμής |
Απαιτήσεις |
---|---|---|
Ένταση |
IEC 60794-1-2-E1 Φορτίο: σύμφωνα με τη δομή καλωδίων Μήκος δειγμάτων: τουλάχιστον 10m, συνδεμένο μήκος όχι λιγότερο από than100m Χρόνος διάρκειας: 1min |
40%RTS κανένα πρόσθετο fi bre δεν τεντώνει (0,01%), καμία πρόσθετη μείωση (0.03dB). 60%RTS fi bre strain≤0.25%, πρόσθετο attenuation≤0.05dB (Καμία πρόσθετη μείωση μετά από τη δοκιμή). |
Συντριβή |
IEC 60794-1-2-E3 Φορτίο: σύμφωνα με τον ανωτέρω πίνακα, τρία σημεία Χρόνος διάρκειας: 10min |
Πρόσθετη μείωση σε 1550nm ≤0.05dB/fi bre Καμία ζημία στα στοιχεία |
Διείσδυση νερού |
IEC 60794-1-2-F5B Χρόνος: μήκος δειγμάτων 1 ώρας: 0.5m Ύψος νερού: 1m |
Καμία διαρροή νερού. |
Ανακύκλωση θερμοκρασίας |
IEC 60794-1-2-F1 Μήκος δειγμάτων: Τουλάχιστον 500m Σειρά θερμοκρασίας: -40℃ σε +65℃ Κύκλοι: 2 Η δοκιμή ανακύκλωσης θερμοκρασίας κατοικεί χρόνος: 12h |
Η αλλαγή στη μείωση coe ffi cient θα είναι λιγότερο από 0.1dB/km σε 1550nm. |
Συσκευασία & ναυτιλία
• Τυποποιημένο τύμπανο καλωδίων
• Τυποποιημένο μήκος εξελίκτρων: 2/3km/reel, άλλο μήκος είναι επίσης διαθέσιμο
Το OPGW επρόκειτο στενά και ομοιόμορφα να πληγώσει σε ένα ισχυρό εξέλικτρο ξύλινος-σιδήρου που προσαρμόζεται σε ANSI/AA το 53-1981 ή τον ίσο. Το εξέλικτρο θα καθυστερηθεί με battens ξύλινος-σιδήρου δυνατής μπύρας ώστε να αποτραπεί το OPGW από τη ζημία στη συνηθισμένη ναυτιλία, το χειρισμό, την αποθήκευση και τη σύνδεση των διαδικασιών.
Σύμφωνα με το μήκος του καλωδίου, επιλέγουμε το διαφορετικό εξέλικτρο τύπων (Δ, δ, β, w1, w2) για το καλώδιο φόρτωσης.
FAQ
